(9.654[32]) - ROPS CAB - DOOR - OPTIONAL CODE 784110131

Запчасти Case 1850K (9.654[32]) - ROPS CAB - DOOR - OPTIONAL CODE 784110131 (19) - OPTIONS

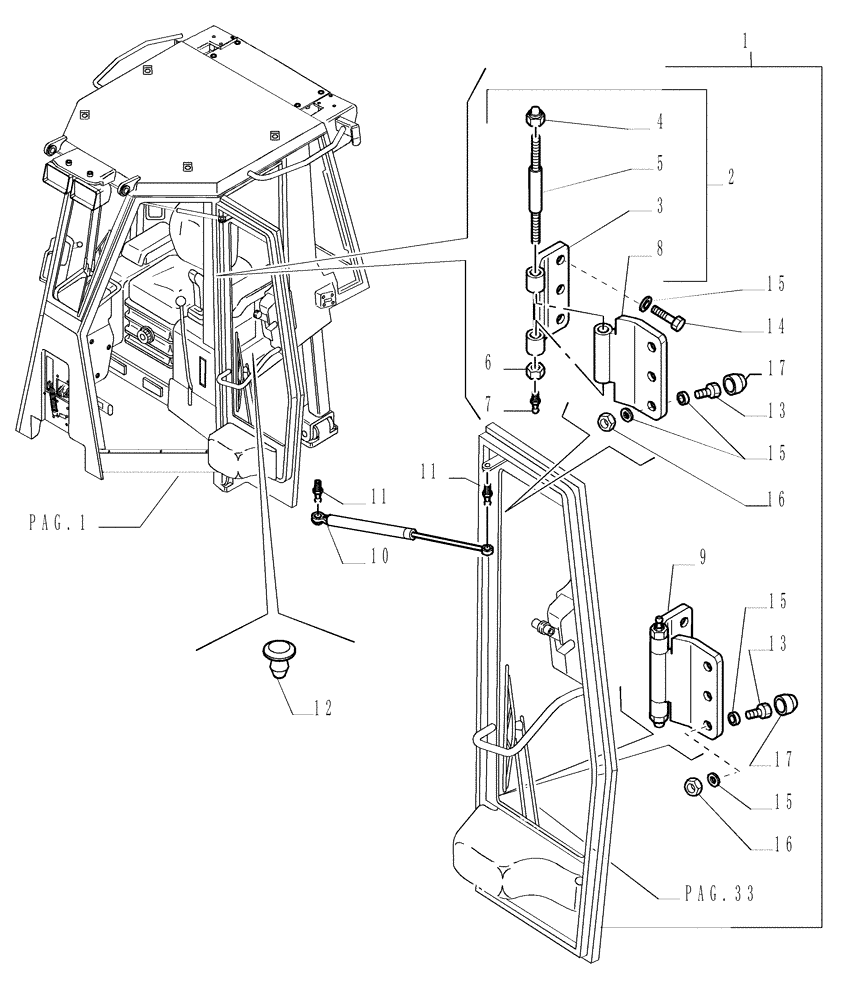

Схема запчастей Case 1850K - (9.654[32]) - ROPS CAB - DOOR - OPTIONAL CODE 784110131 (19) - OPTIONS
15
3
1
1
10
17
1
12
15
1
4
16
1
13
pag.1
pag.33
15
14
15
2
5
16
6
13
9
7
17
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

76067992

DOOR

RH Assy, See Pg. 9

1шт.

1

76067993

DOOR

LH Assy, See Pg. 9

1шт.

2

76079003

HINGE

Assy - Upper

1шт.

3

76079006

HALF-HINGE

Upper

1шт.

4

14055811

NUT

M12 x 1.75

1шт.

5

76067139

PIN

1шт.

6

11702911

NUT,M12, Cl 8, ZND

1шт.

7

76043510

LUBE NIPPLE,M6 x 1 x 15 L

1шт.

8

76079005

HALF-HINGE

1шт.

9

76079004

HINGE

Lower

1шт.

10

76067417

GAS STRUT

Gas F=300 L=485

2шт.

11

76067157

BALL STUD

BALL PIN

2шт.

12

70741009

PLUG

4шт.

13

11106631

SCREW,Hex, M10 x 35mm, Cl 10.9, Full Thd

6шт.

14

16160124

BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8, Full Thd

6шт.

15

14496634

WASHER,M10

x 21

18шт.

16

11701714

NUT

M10 x 1.5

6шт.

17

71480911

DUST CAP

12шт.
