(9.654[09]) - ROPS CAB WITH CONDITIONER - OPTIONAL CODE 784110131

Запчасти Case 1850K (9.654[09]) - ROPS CAB WITH CONDITIONER - OPTIONAL CODE 784110131 (19) - OPTIONS

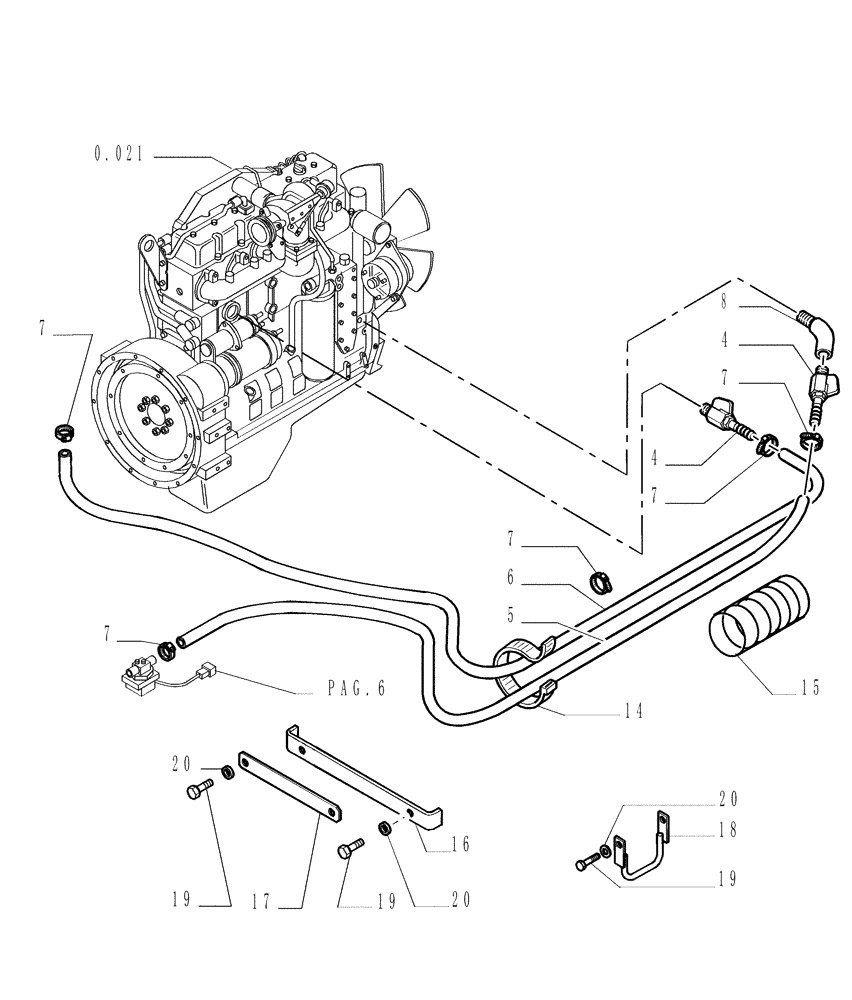

Схема запчастей Case 1850K - (9.654[09]) - ROPS CAB WITH CONDITIONER - OPTIONAL CODE 784110131 (19) - OPTIONS
19
7
pag.6
4
18
6
7
5
16
4
14
19
20
8
20
0.021
15
7
19
7
7
17
20
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

4

76066174

SHUT-OFF VALVE

2шт.

5

76092257

FLEXIBLE HOSE

Return

1шт.

6

76092256

FLEXIBLE HOSE

Inlet

1шт.

7

79083842

HOSE CLAMP,M16-27

4шт.

8

76066333

ELBOW

2шт.

14

79013422

CABLE TIE,145mm L

CABLE STRAP

3шт.

15

71415875

FLEXIBLE SHEATH

3шт.

16

76092476

BRACKET

1шт.

17

76092477

BRACKET

1шт.

18

76092478

BRACKET

1шт.

19

16043531

SCREW,Hex, M8 x 1.25 x 22mm, Cl 10.9, Full Thd

6шт.

20

79011527

WASHER,8.6mm ID x 22mm OD x 5mm Thk

6шт.
