(9.654[06]) - ROPS CAB WITH CONDITIONER - OPTIONAL CODE 784110131

Запчасти Case 1850K (9.654[06]) - ROPS CAB WITH CONDITIONER - OPTIONAL CODE 784110131 (19) - OPTIONS

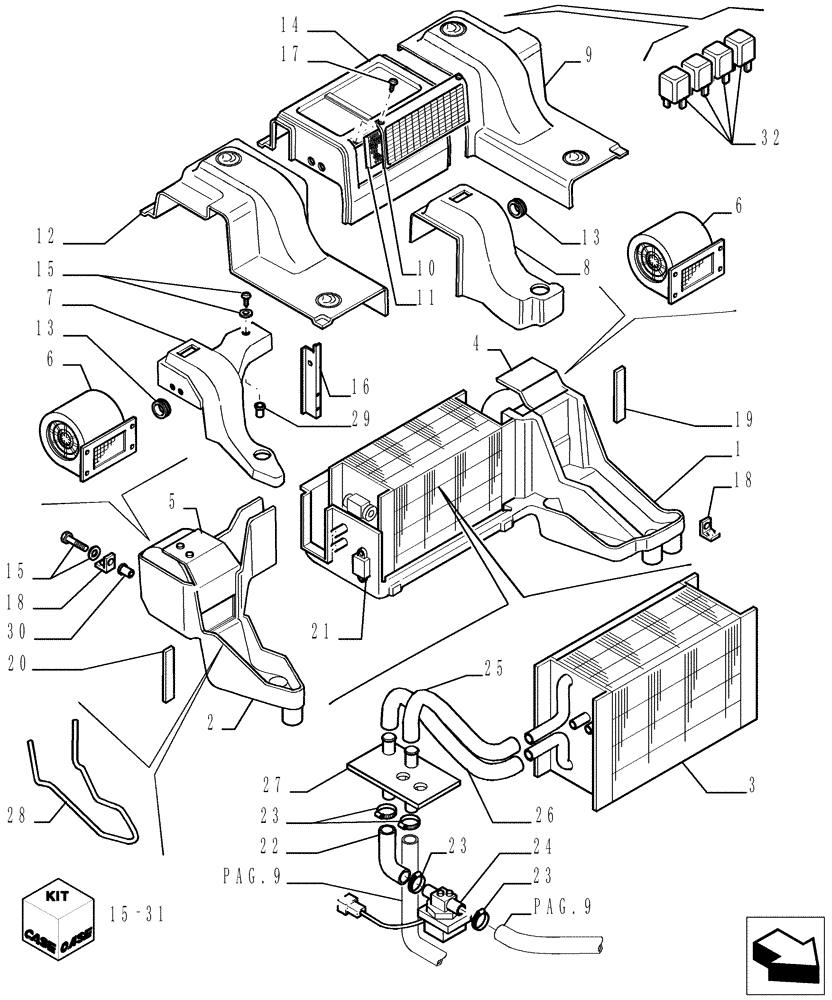

Схема запчастей Case 1850K - (9.654[06]) - ROPS CAB WITH CONDITIONER - OPTIONAL CODE 784110131 (19) - OPTIONS
30
25
16
10
23
1
12
18
22
3
27
28
26
20
pag.9
8
15
23
pag.9
19
6
23
11
6
17
14
4
18
13
15
15
7
29
9
2
-
32
13
5
21
31
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

76092249

HOUSING

Central Lower

1шт.

2

76092250

HOUSING

RH Lower

1шт.

3

76092219

EVAPORATOR

1шт.

4

76093567

SUPPORT

LH

1шт.

5

76093568

SUPPORT

RH

1шт.

6

76092218

BLOWER

2шт.

7

76092252

HOUSING

RH

1шт.

8

76092253

HOUSING

LH

1шт.

9

76093576

COVER

LH

1шт.

10

76093571

GRILLE

1шт.

11

76092242

CAB FILTER

1шт.

12

76093577

COVER

RH

1шт.

13

76086485

RUBBER RING

2шт.

14

76093564

HOUSING

1шт.

15

76093573

KIT

1шт.

16

76093566

DEFLECTOR

1шт.

17

15917007

SCREW

2шт.

18

76093572

SUPPORT

3шт.

19

76092272

SEAL

1шт.

20

76093569

PLATE

4шт.

21

76089309

THERMOSTAT

1шт.

22

76090399

FLEXIBLE HOSE

90°

1шт.

23

76090401

HOSE CLAMP

M14

4шт.

24

76093618

DRAINCOCK/TAP SUPPLY

1шт.

KIT - 76089543

1шт.

25

76093607

HOSE

90°

1шт.

26

76093608

HOSE

90°

1шт.

27

76093587

PLATE

1шт.

28

76093565

SEAL

1шт.

29

76093574

INSERT

M4

15шт.

30

76093575

INSERT

M6

4шт.

31

76089543

KIT

1шт.

32

76092326

RELAY

4шт.

On/Off Condensor Fan Relays

1шт.
