(9.653[31]) - ROPS CAB - COMPONENTS - OPTIONAL CODE 784110191

Запчасти Case 1850K (9.653[31]) - ROPS CAB - COMPONENTS - OPTIONAL CODE 784110191 (19) - OPTIONS

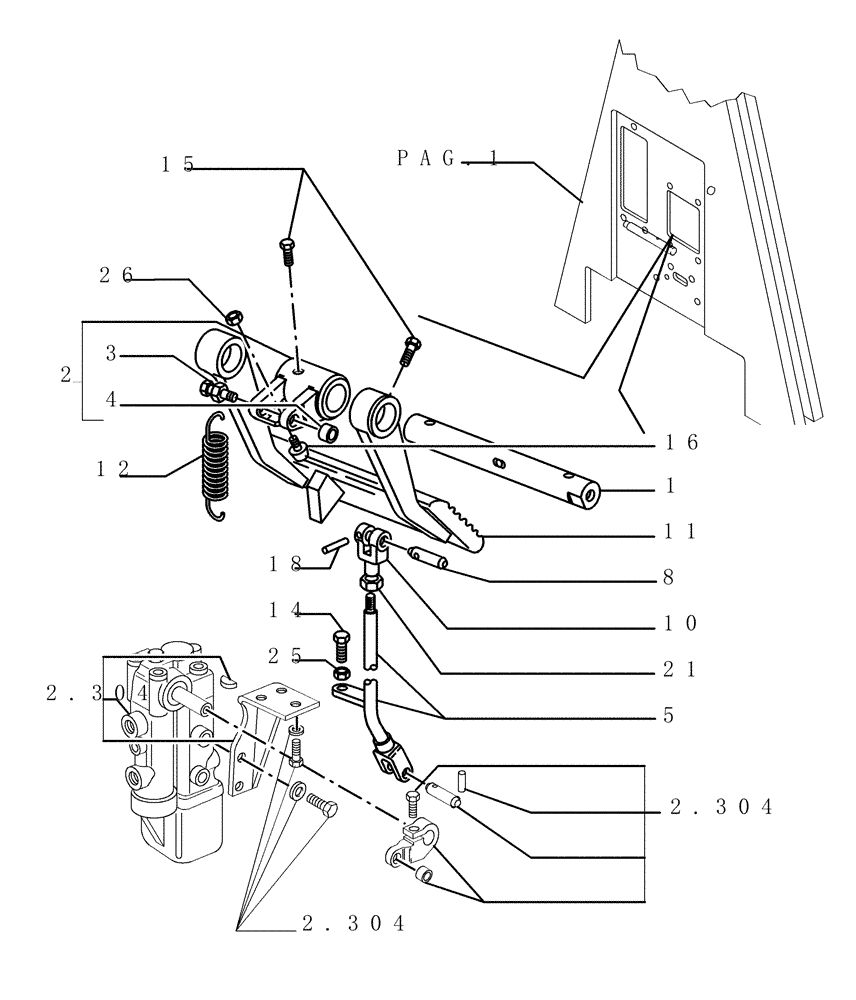

Схема запчастей Case 1850K - (9.653[31]) - ROPS CAB - COMPONENTS - OPTIONAL CODE 784110191 (19) - OPTIONS
18
15
10
5
25
3
11
14
4
1
2
16
26
2.304
2.304
2.304
12
8
pag.1
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

79103849

PIN,20mm OD x 200mm L

1шт.

2

79103841

HUB

Assy

1шт.

3

79087266

PIN

1шт.

4

79087112

BUSHING,Needle, 10mm ID x 14mm OD x 10mm W

1шт.

5

76046982

TIE-ROD

1шт.

8

79103848

PIN,10mm OD x 38mm L

1шт.

10

79103837

YOKE

1шт.

11

79089497

PEDAL

Brake

1шт.

12

79097662

SPRING

1шт.

14

76031346

SCREW,Rd Slotted, M8 x 1.25 x 47mm

1шт.

15

569475

SCREW

3шт.

16

79037282

PAD

1шт.

18

14163170

LOCK PIN,M4 x 24, Slotted

1шт.

21

11701714

NUT

M10 x 1.5

1шт.

25

16102321

THIN NUT,Thin, M8 x 1.25, Cl 05

1шт.

26

12574521

LOCK NUT,M10 x 1.25, Cl 10

1шт.
