Запчасти Case 1850K (5.645[02]) - ROPS SUPPORT Hoods / Operators Compartment

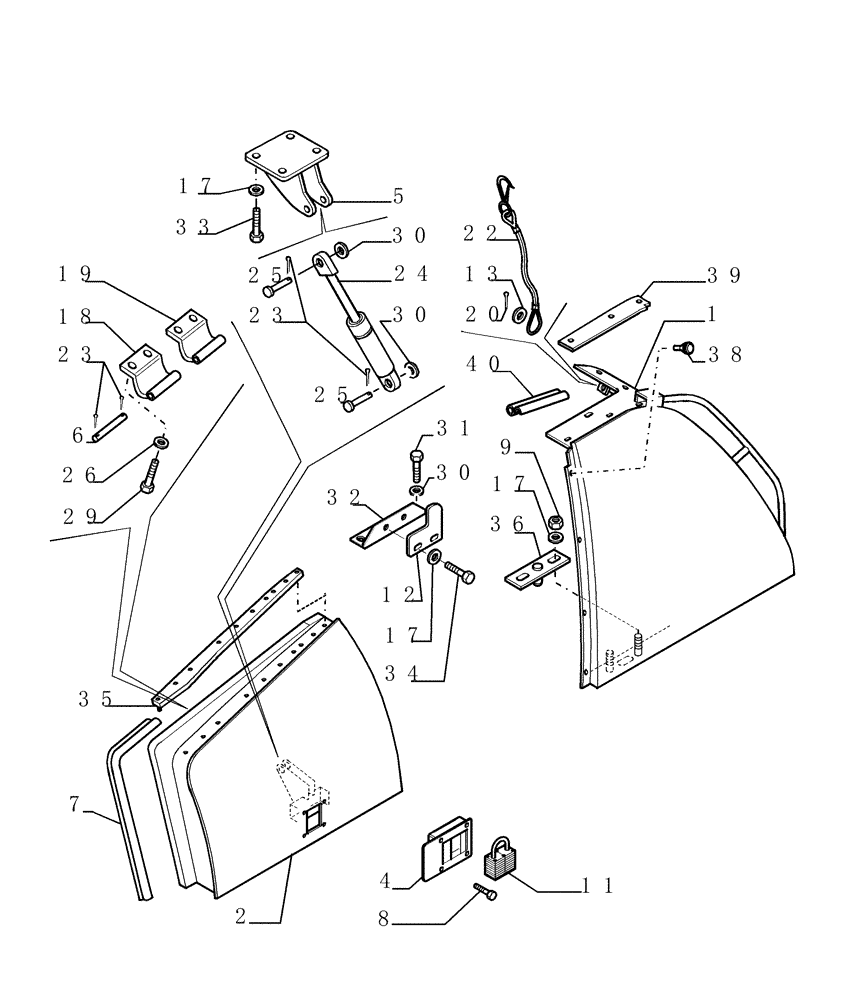

Схема запчастей Case 1850K - (5.645[02]) - ROPS SUPPORT Hoods / Operators Compartment
32
20
30
23
17
6
1
23
39
8
35
12
33
25
31
9
11
29
5
7
40
13
22
17
24
25
38
4
2
26
18
34
36
17
19
30
30

Артикул

Название

Примечание

Количество

1

76075326

SHIELD

Batteries

1шт.

2

76075019

SIDE PANEL

LH

1шт.

2

76075020

SIDE PANEL

RH

1шт.

4

76075000

LATCH

2шт.

5

76075032

SUPPORT

Cylinder

1шт.

5

76075033

SUPPORT

Cylinder

1шт.

6

76075166

PIN

4шт.

7

76090775

SEAL

RH

1шт.

7

76090824

GASKET

LH

1шт.

8

10902431

SCREW,Hex, M6 x 20mm, Cl 10.9

8шт.

9

11701721

NUT,M10, Cl 10

2шт.

11

76075003

PADLOCK

1шт.

12

76078471

PLATE

1шт.

13

12646231

WASHER

M8 x 35

1шт.

17

12645031

WASHER,8.45mm ID x 21mm OD x 3mm Thk

23шт.

18

76075014

HINGE

Front LH

1шт.

18

76075015

HINGE

Front RH

1шт.

19

76075016

HINGE

Rear LH

1шт.

19

76075017

HINGE

Rear RH

1шт.

20

10734401

COTTER PIN,M2 x 22

10шт.

22

76074983

CABLE

1шт.

23

10733601

COTTER PIN,M3.2 x 22

8шт.

24

76079416

GAS STRUT

2шт.

25

76046965

PIN

4шт.

26

12626231

WASHER,10.2mm ID x 25mm OD x 3mm Thk

8шт.

29

11106431

SCREW,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

8шт.

30

14496731

WASHER,M12 x 24 x 2.5 Thk

8шт.

31

11112231

SCREW,Hex, M12 x 1.75 x 25mm, Cl 10.9, Full Thd

4шт.

32

76075034

SUPPORT

2шт.

33

16043831

SCREW,Hex, M8 x 1.25 x 30mm, Cl 10.9, Full Thd

8шт.

34

16043431

SCREW,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

4шт.

35

76075142

MOLDING

LH

1шт.

35

76075143

MOLDING

RH

1шт.

36

76075035

BRACKET

1шт.

38

76073223

PLUG

4шт.

39

76075144

MOLDING

1шт.

39

76075145

MOLDING

1шт.

40

76043760

DOOR SEAL

2шт.

Выбрано товаров: 38
