(9.653[20]) - ROPS CAB - COMPONENTS - OPTIONAL CODE 784110191

Запчасти Case 1850K (9.653[20]) - ROPS CAB - COMPONENTS - OPTIONAL CODE 784110191 (19) - OPTIONS

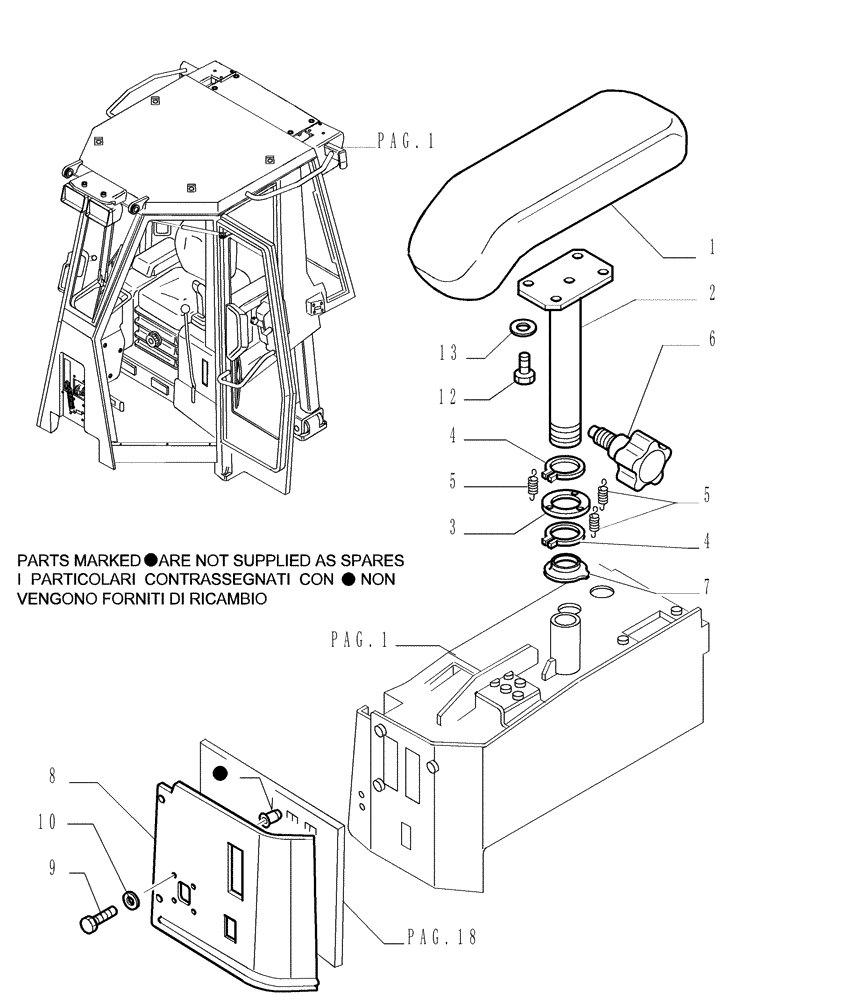

Схема запчастей Case 1850K - (9.653[20]) - ROPS CAB - COMPONENTS - OPTIONAL CODE 784110191 (19) - OPTIONS
pag.1
12
pag.18
3
7
4
5
2
13
1
10
4
6
pag.1
5
8
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

76067361

ARMREST

2шт.

2

76067362

SUPPORT

RH Armrest

2шт.

3

76067318

PLATE

2шт.

4

11069471

LOCKING RING

M52

4шт.

5

76067252

SPRING

6шт.

6

76079195

HANDLE

2шт.

7

76067464

SEAL

2шт.

8

76301270

PANEL

Front

1шт.

9

79105220

SCREW,Phillips Drive, Oval HD, M6 x 20mm

4шт.

10

79076208

WASHER

Nylon

4шт.

12

16043224

BOLT,Hex, M8 x 16mm, Cl 8.8

8шт.

13

14496534

WASHER,M8

x 17

8шт.
