(9.653[19]) - ROPS CAB - COVERING - OPTIONAL CODE 784110191

Запчасти Case 1850K (9.653[19]) - ROPS CAB - COVERING - OPTIONAL CODE 784110191 (19) - OPTIONS

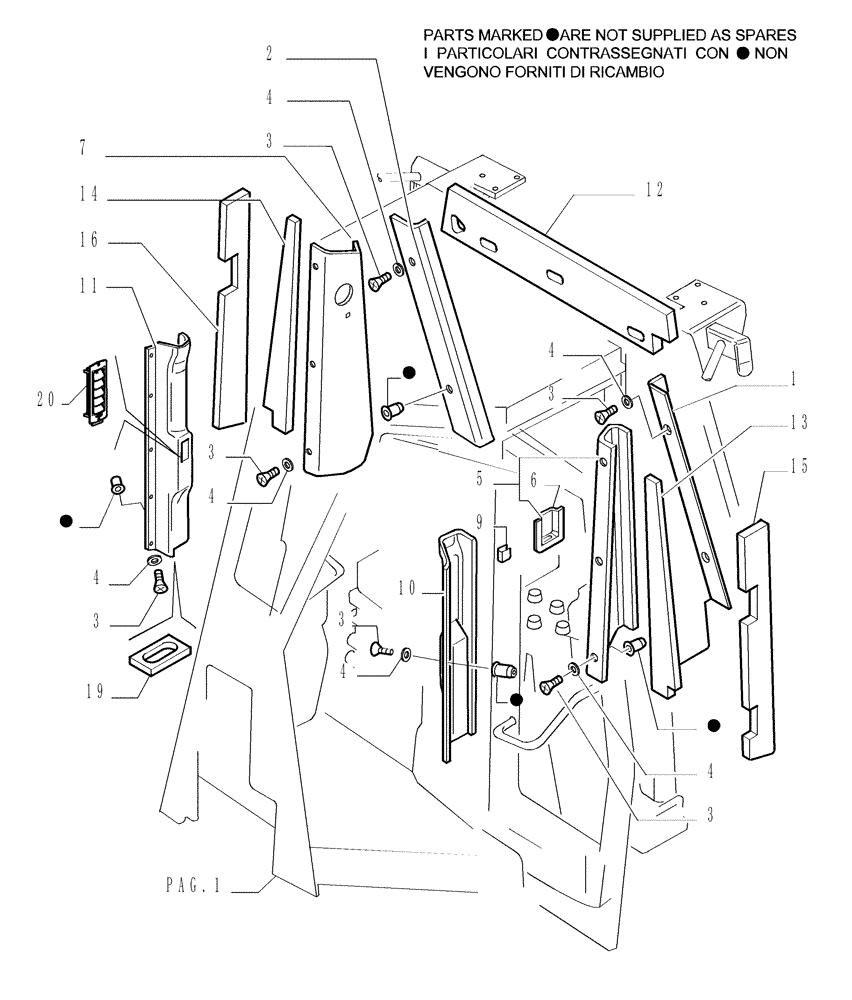

Схема запчастей Case 1850K - (9.653[19]) - ROPS CAB - COVERING - OPTIONAL CODE 784110191 (19) - OPTIONS
13
14
3
10
1
4
7
pag.1
11
4
3
12
19
2
5
20
4
4
3
3
4
3
4
9
6
15
16
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

76301160

SOFT TRIM

Rear LH

1шт.

2

76301161

SOFT TRIM

Rear RH

1шт.

3

79105220

SCREW,Phillips Drive, Oval HD, M6 x 20mm

35шт.

15629711

THREADED INSERT,Flat, M6 OD x 15mm L

M6 X 9.5, Used with Ref 3 Screw

1шт.

4

79076208

WASHER

Nylon

35шт.

5

76301211

SOFT TRIM

LH

1шт.

6

76067344

HOLDER

Telephone

1шт.

7

76301210

SOFT TRIM

Center RH

1шт.

9

76067735

THREADED INSERT

4шт.

10

76301265

SOFT TRIM

1шт.

11

76301266

SOFT TRIM

1шт.

12

76301025

PANEL

Upper Rear

1шт.

13

76067502

INSULATING PANEL

Rear LH

1шт.

14

76067503

INSULATING PANEL

Rear RH

1шт.

15

76067504

INSULATING PANEL

Center LH

1шт.

16

76067505

INSULATING PANEL

Center RH

1шт.

19

87400788

SEAL

2шт.

20

76079036

VENT

2шт.
