Запчасти Case 1850K (5.645[01]) - ROPS SUPPORT Hoods / Operators Compartment

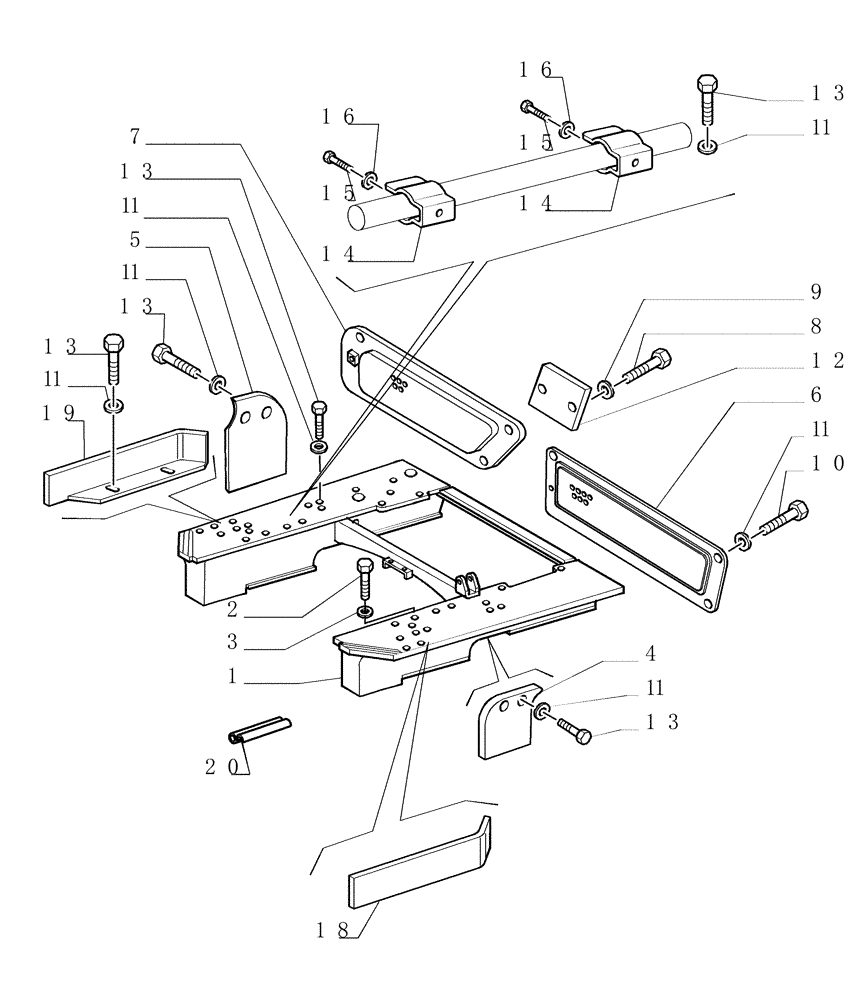

Схема запчастей Case 1850K - (5.645[01]) - ROPS SUPPORT Hoods / Operators Compartment
1
1
13
2
14
1
18
12
8
1
1
10
1
6
7
19
13
9
1
1
5
1
14
13
15
3
1
20
15
13
16
16
4
1
1
13
1

Артикул

Название

Примечание

Количество

1

76090569

SUPPORT

1шт.

2

76026364

STEP BOLT,Hex, M24 x 2 x 360mm, Cl 10.9

8шт.

3

79005245

WASHER,25mm ID x 55mm OD x 9mm Thk

M24 x 55 x 9

8шт.

4

76090570

FLAP

LH

1шт.

5

76090571

FLAP

RH

1шт.

6

76090572

GUARD

LH

1шт.

7

76090573

GUARD

RH

1шт.

8

16043431

SCREW,Hex, M8 x 1.25 x 20mm, Cl 10.9, Full Thd

2шт.

9

12645031

WASHER,8.45mm ID x 21mm OD x 3mm Thk

2шт.

10

11106031

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9

4шт.

11

12626231

WASHER,10.2mm ID x 25mm OD x 3mm Thk

32шт.

12

76090574

DOOR

1шт.

13

11106231

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9

24шт.

14

79085259

SPRING

2шт.

15

14301931

HEX SOC SCREW,M8 x 1.25 x 10mm, Cl 10.9, Full Thd

2шт.

16

12645031

WASHER,8.45mm ID x 21mm OD x 3mm Thk

2шт.

18

76090575

SHIELD

LH

1шт.

19

76090576

SHIELD

RH

1шт.

20

76090776

SEAL

2шт.

Выбрано товаров: 19
