(9.651[02]) - ROPS CANOPY - STRUCTURE - OPTIONAL CODE 784111131

Запчасти Case 1850K (9.651[02]) - ROPS CANOPY - STRUCTURE - OPTIONAL CODE 784111131 (19) - OPTIONS

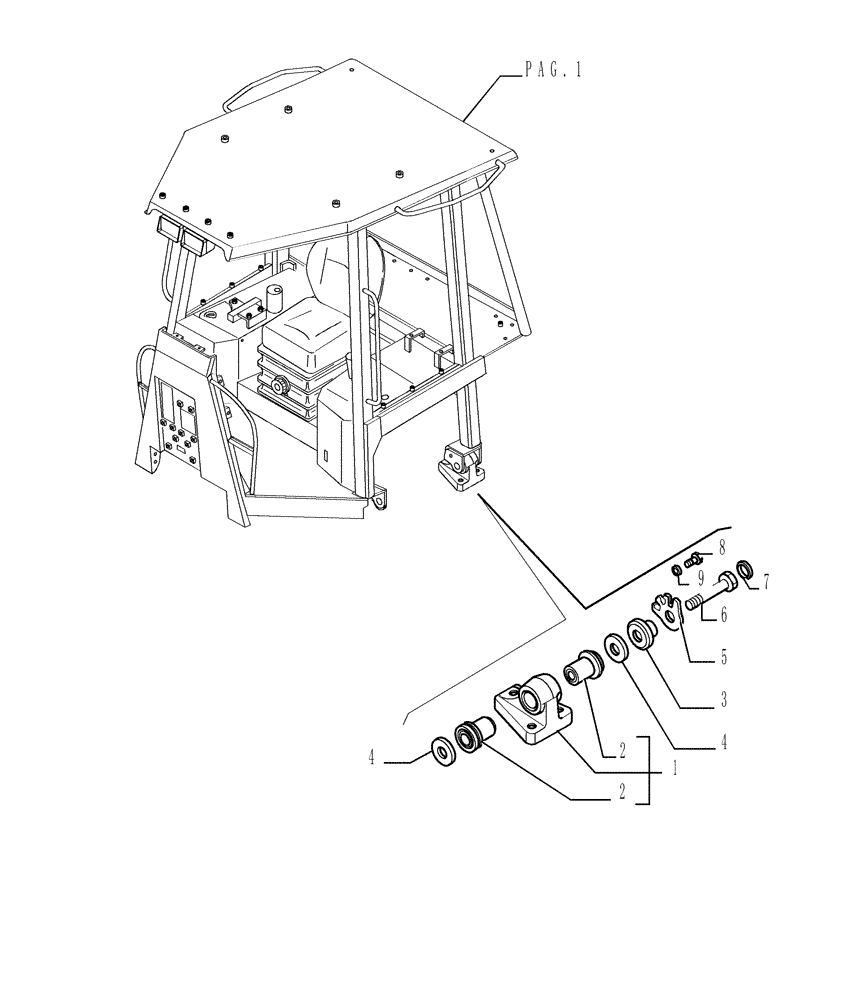

Схема запчастей Case 1850K - (9.651[02]) - ROPS CANOPY - STRUCTURE - OPTIONAL CODE 784111131 (19) - OPTIONS
8
1
2
3
2
5
6
4
9
pag.1
4
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

76067987

SUPPORT

Assy

4шт.

2

79060730

BUSHING

2шт.

3

79084966

BUSHING

4шт.

4

79085441

WASHER,24.6mm ID x 90mm OD x 5mm Thk

8шт.

5

79093828

PLATE

4шт.

6

79093830

SCREW,Hex, M24 x 2 x 150mm

4шт.

7

13398970

RING

M40

4шт.

8

14420124

HEX SOC SCREW,M10 x 25mm, Cl 8.8

4шт.

9

14496601

WASHER,10.5mm ID x 21mm OD x 2mm Thk

4шт.
