(9.523[01]) - RIPPER (RP) - RECO - OPTIONAL CODE 784257011

Запчасти Case 1850K (9.523[01]) - RIPPER (RP) - RECO - OPTIONAL CODE 784257011 (19) - OPTIONS

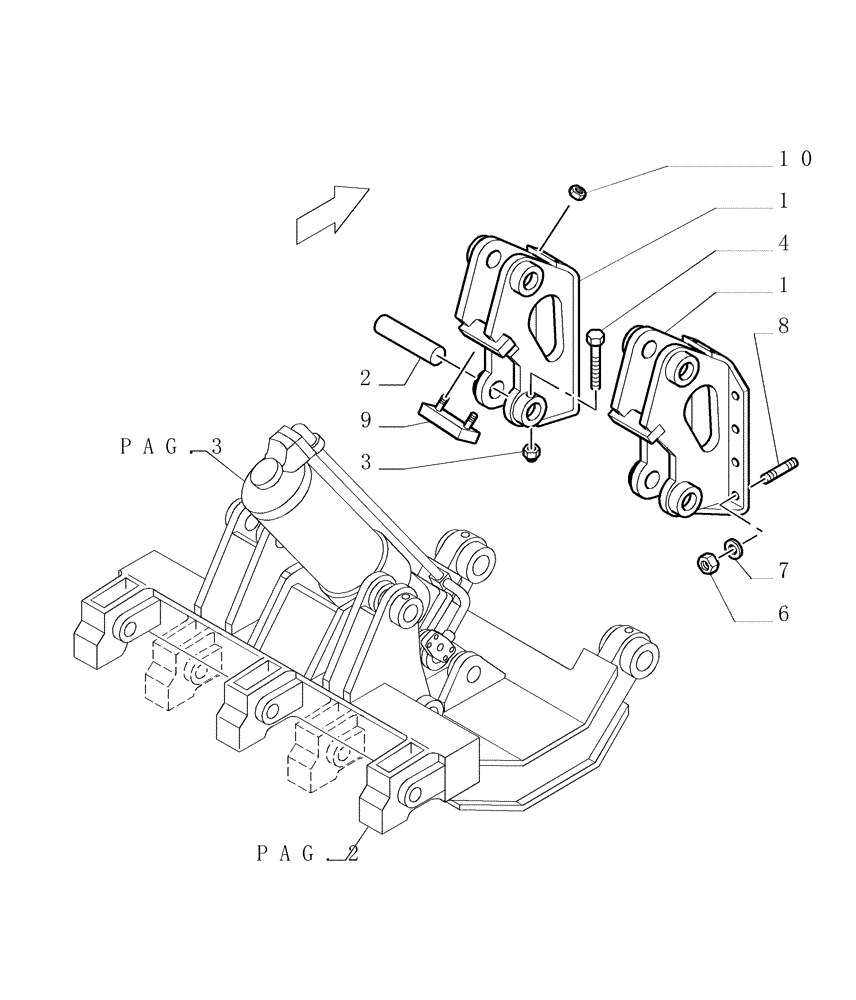

Схема запчастей Case 1850K - (9.523[01]) - RIPPER (RP) - RECO - OPTIONAL CODE 784257011 (19) - OPTIONS
7
pag.3
pag.2
1
4
9
2
3
6
10
8
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

76090894

SUPPORT

1шт.

2

76031516

LOCK PIN

2шт.

3

12577521

NUT,M12 x 1.75

2шт.

4

11114831

BOLT,Hex, M12 x 130, 10.9

2шт.

6

12164521

NUT,Hex, M24, 2mm Pitch,19mm High, Cl 10

16шт.

7

14497331

WASHER,25mm ID x 44mm OD x 4mm Thk

M24 x 44 x 4

16шт.

8

76045679

STUD

24 x 105 mm

16шт.

9

76031517

BLOCK

2шт.

10

70900368

NUT

4шт.
