Запчасти Case 1850K (3.437[02]) - CONTROL VALVE LINKAGE - PIPING (07) - HYDRAULIC SYSTEM/FRAME

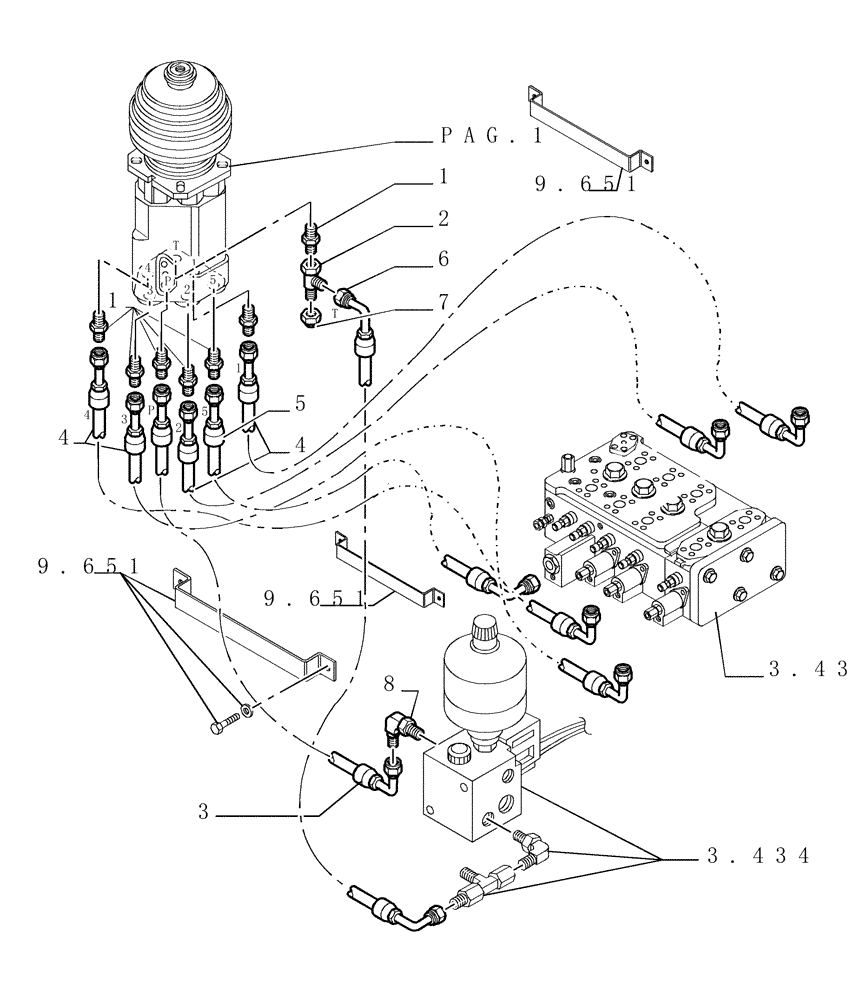

Схема запчастей Case 1850K - (3.437[02]) - CONTROL VALVE LINKAGE - PIPING (07) - HYDRAULIC SYSTEM/FRAME
5
4
7
6
3.434
9.651
9.651
3.436
9.651
2
1
p
4
5
8
t
2
5
4
1
1
3
1
3
t
2
3
4
pag.1
p

№

Артикул

Название

Примечание

Количество

1

79095838

HYD CONNECTOR

1/4G. 9/16"-18

7шт.

2

79054269

TEE

aT-9/16"

1шт.

3

76071038

HYDRAULIC HOSE

2700 mm lg.

2шт.

4

76035640

HYDRAULIC HOSE

2300 mm lg.

4шт.

5

76035713

HYDRAULIC HOSE

2000 mm lg.

1шт.

6

76071037

HYDRAULIC HOSE

2750 mm lg.

1шт.

7

70919552

CAP

9/16"

1шт.

8

79054402

ELBOW

1шт.

Выбрано товаров: 8
