Запчасти Case 1850K (3.436[01]) - EQUIPMENT CONTROL VALVE (07) - HYDRAULIC SYSTEM/FRAME

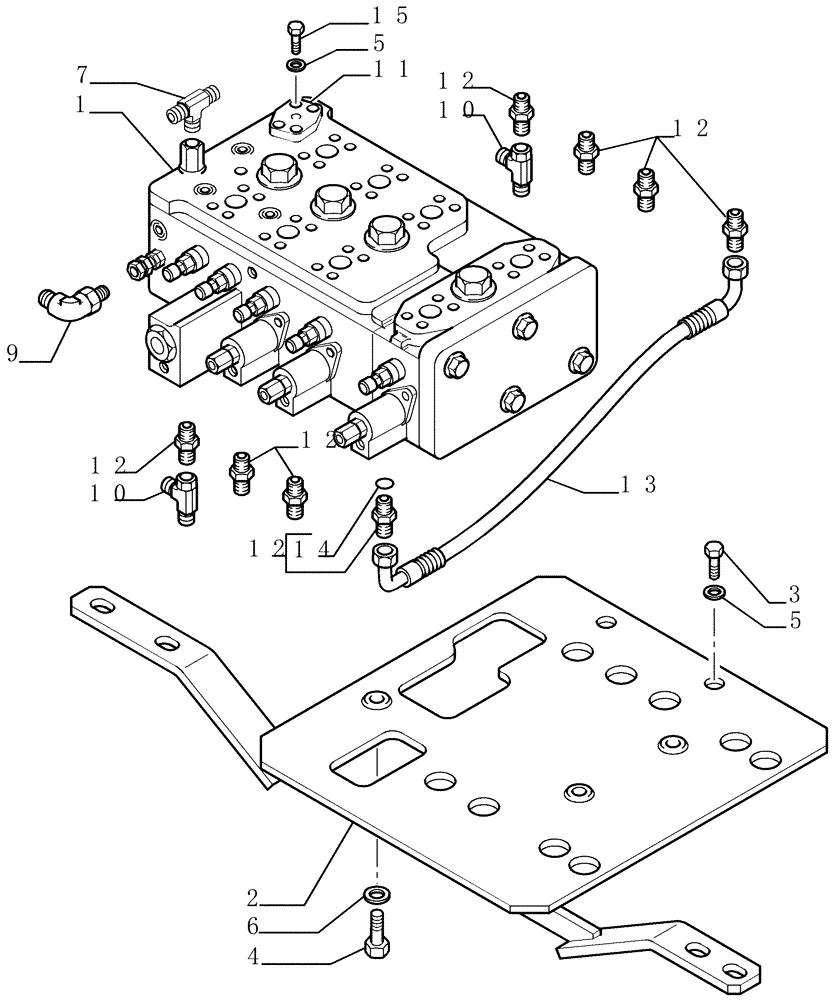

Схема запчастей Case 1850K - (3.436[01]) - EQUIPMENT CONTROL VALVE (07) - HYDRAULIC SYSTEM/FRAME
13
12
9
2
11
15
10
7
10
14
3
12
12
4
12
5
12
6
1
5

Артикул

Название

Примечание

Количество

1

76040623

CONTROL VALVE

Assy, See Pg. 2-3-4

1шт.

2

76078269

SUPPORT

1шт.

3

11112431

SCREW,Hex, M12 x 30mm, Cl 10.9, Full Thd

2шт.

4

11127531

BOLT,Hex, M16 x 35, 10.9

3шт.

5

12648531

WASHER,12.2mm ID x 28mm OD x 4mm Thk

6шт.

6

76036375

WASHER,17mm ID x 32mm OD x 4.5mm Thk

3шт.

7

71437620

TEE

90°, 9/16"-18

1шт.

9

79066302

ELBOW

90°-9/16"

1шт.

10

79054269

TEE

aT-9/16"

2шт.

11

76071034

FLANGE

2шт.

12

79095838

HYD CONNECTOR

Assy, 1/4G. 9/16"-18

9шт.

13

76069351

HYDRAULIC HOSE

1шт.

14

70932571

O-RING

M10.77 ID x 2.62 Thk

1шт.

15

11112831

SCREW,Hex, M12 x 40mm, Cl 10.9, Full Thd

4шт.

Выбрано товаров: 14
