(2.346[04]) - TRACK IDLER - CYLINDER

Запчасти Case 1850K (2.346[04]) - TRACK IDLER - CYLINDER (04) - UNDERCARRIAGE

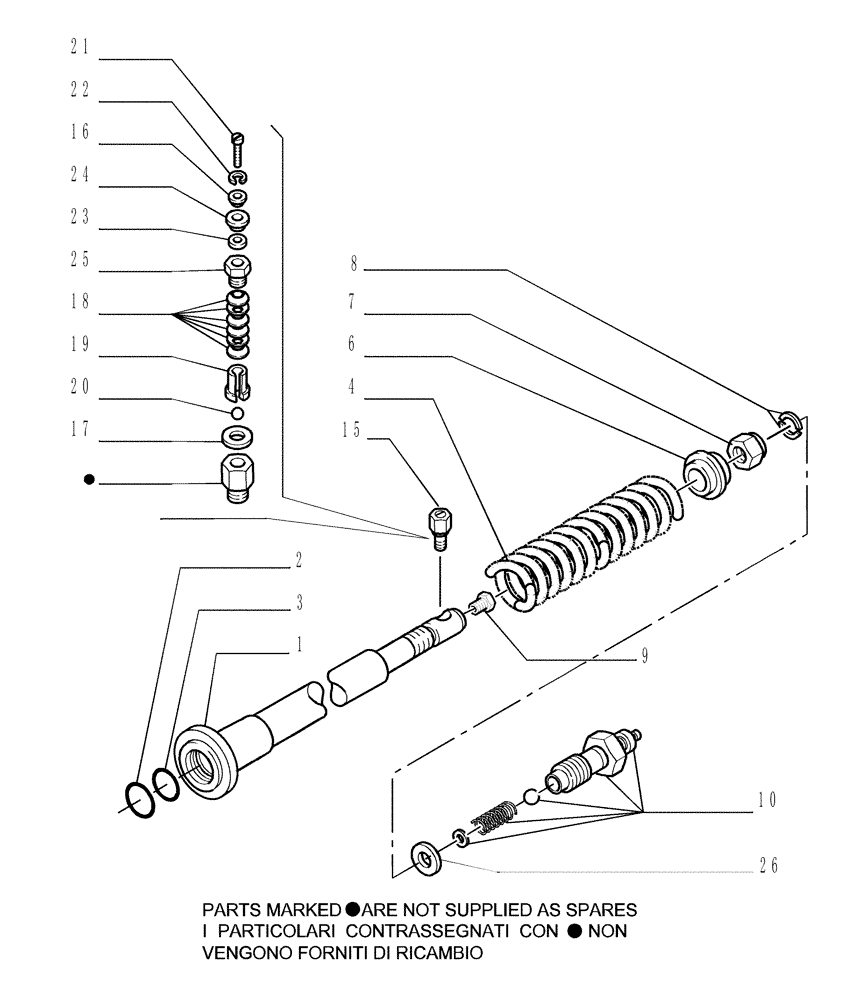

Схема запчастей Case 1850K - (2.346[04]) - TRACK IDLER - CYLINDER (04) - UNDERCARRIAGE
3
9
20
19
21
23
1
6
2
25
18
4
10
15
26
17
22
8
24
7
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

76040866

CYLINDER

, Serial Range: -C3982

2шт.

76040866 = 76093913 + 76093916 + 76093915

1шт.

1

76093913

CYLINDER

, Start Serial: D3982

2шт.

2

8295066

SEAL

2шт.

3

76008535

SEAL,75mm ID x 90mm OD x 14mm Thk

SEALRING, Serial Range: -C3982

2шт.

3

76093917

SEAL

, Start Serial: D3982

2шт.

4

76040886

SPRING

2шт.

6

76079077

DISC

, Serial Range: -C3982

2шт.

76079077 = 76093916 + 76093915

1шт.

6

76093916

DISC

, Start Serial: D3982

2шт.

7

76040867

NUT

, Serial Range: -C3982

2шт.

76040867 = 76093915 + 76093916

1шт.

7

76093915

RING NUT

, Start Serial: D3982

2шт.

8

76040871

THRUST HALF-RING

2шт.

9

71400902

PLUG

2шт.

10

71401346

LUBE NIPPLE

Assy

2шт.

15

76008538

SAFETY VALVE

Assy

2шт.

16

594634

WASHER

1шт.

17

594640

SHIM,0.1mm Thk

1шт.

17

79009581

SHIM,0.2mm Thk

1шт.

17

79009582

SHIM,0.5mm Thk

1шт.

18

594638

SPRING

8шт.

19

594637

PLUNGER

1шт.

20

20063470

BALL,7.9mm OD

7.938 mm

1шт.

21

10389511

SCREW,Sl Pan Hd, M5 x 14mm, Cl 5.8

1шт.

22

11195471

LOCK WASHER

M5.1 x 1.1

1шт.

23

12638101

WASHER,5.2mm ID x 14mm OD x 1mm Thk

1шт.

24

594633

CAP

1шт.

25

79002121

PACKING NUT

1шт.

26

71306502

WASHER

2шт.
