(35.102.AE [06]) - CONTROL VALVE ASSY, 3 SP W/O PLUGS

Запчасти Case 1650M XLT (35.102.AE [06]) - CONTROL VALVE ASSY, 3 SP W/O PLUGS (35) - HYDRAULIC SYSTEMS

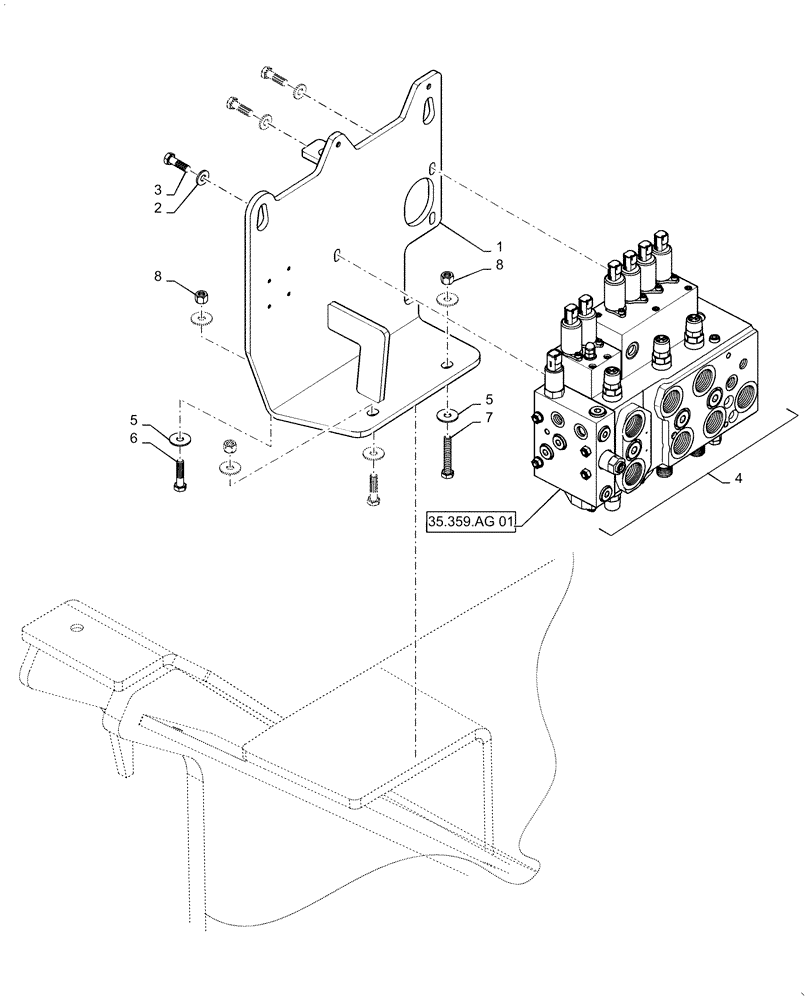

Схема запчастей Case 1650M XLT - (35.102.AE [06]) - CONTROL VALVE ASSY, 3 SP W/O PLUGS (35) - HYDRAULIC SYSTEMS
5
6
35.359.ag 01
1
8
7
4
3
5
8
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

47561861

BRACKET

Valve Mount

1шт.

2

87655046

SPECIAL WASHER,10.65mm ID x 23mm OD x 2.2mm Thk

3шт.

3

627-10030

BOLT,Hex, M10 x 1.5 x 30mm, Cl 10.9, Full Thd

3шт.

4

47480677

CONTROL VALVE

3 Spool

1шт.

5

87687101

WASHER,10.65mm ID x 31mm OD x 3.3mm Thk

M10 10.65 x 31.0 x 3.0

6шт.

6

814-10045

BOLT,Hex, M10 x 1.5 x 45mm, Cl 8.8

2шт.

7

538885

BOLT,Hex, M10 x 1.5 x 90mm, Cl 8.8, Full Thd

1шт.

8

832-10410

NUT,M10 x 1.5, Cl 8

3шт.
