(07-04) - VALVE ASSY - BRAKE

Запчасти Case 1150H_IND (07-04) - VALVE ASSY - BRAKE (07) - BRAKES

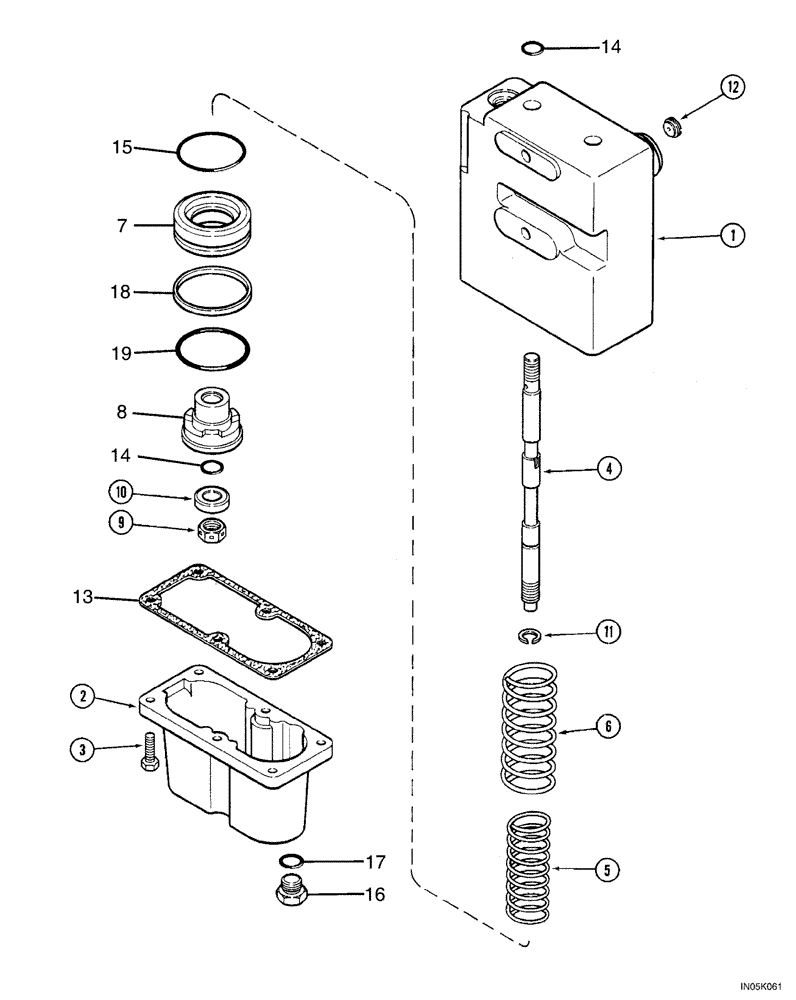

Схема запчастей Case 1150H_IND - (07-04) - VALVE ASSY - BRAKE (07) - BRAKES
6
3
5
12
4
9
11
7
18
15
5
21
10
2
14
17
1
2
3
19
14
10
9
19
18
14
8
16
6
13
22
11
4
12
1
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1272218C1

VALVE

Incl. 1 - 19

1шт.

1

NSS

NOT SOLD SEPARAT

Body

1шт.

2

384495R1

CAP

1шт.

3

413-414

BOLT,Hex, 1/4" - 20 x 7/8", Gr 5

1/4 x 7/8

6шт.

4

NSS

NOT SOLD SEPARAT

Spool

2шт.

5

1263125C1

SPRING

Small

2шт.

6

1263124C1

SPRING

Large

2шт.

7

NSS

NOT SOLD SEPARAT

Piston, Large

2шт.

8

NSS

NOT SOLD SEPARAT

Piston, Small

2шт.

9

9411648

LOCK NUT,1/2"-20, GC

2шт.

10

69158C1

WASHER,12.78mm ID x 25.4mm OD x 6.35mm Thk

2шт.

11

A27020

RING

2шт.

12

140720C1

PLATE

1шт.

71487C92

GASKET KIT

Incl. 13 - 19

1шт.

13

384503R2

GASKET,0.38mm Thk

1шт.

14

NSS

NOT SOLD SEPARAT

O-Ring, Spool

4шт.

15

NSS

NOT SOLD SEPARAT

O-Ring

2шт.

16

76349

PLUG,9/16" - 18 ORB

Incl. 17

1шт.

17

237-6006

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

1шт.

18

NSS

NOT SOLD SEPARAT

Ring, Slip

2шт.

19

238-5135

O-RING,0.103" Thk x 1.925" ID, -135, Cl 5, 75 Duro

2-1/16 ID x 3/32

2шт.
