Запчасти Case 1150C (056) - AIR CLEANER, AIR CLEANER ASSEMBLY, RESTRICTION INDICATOR (02) - ENGINE

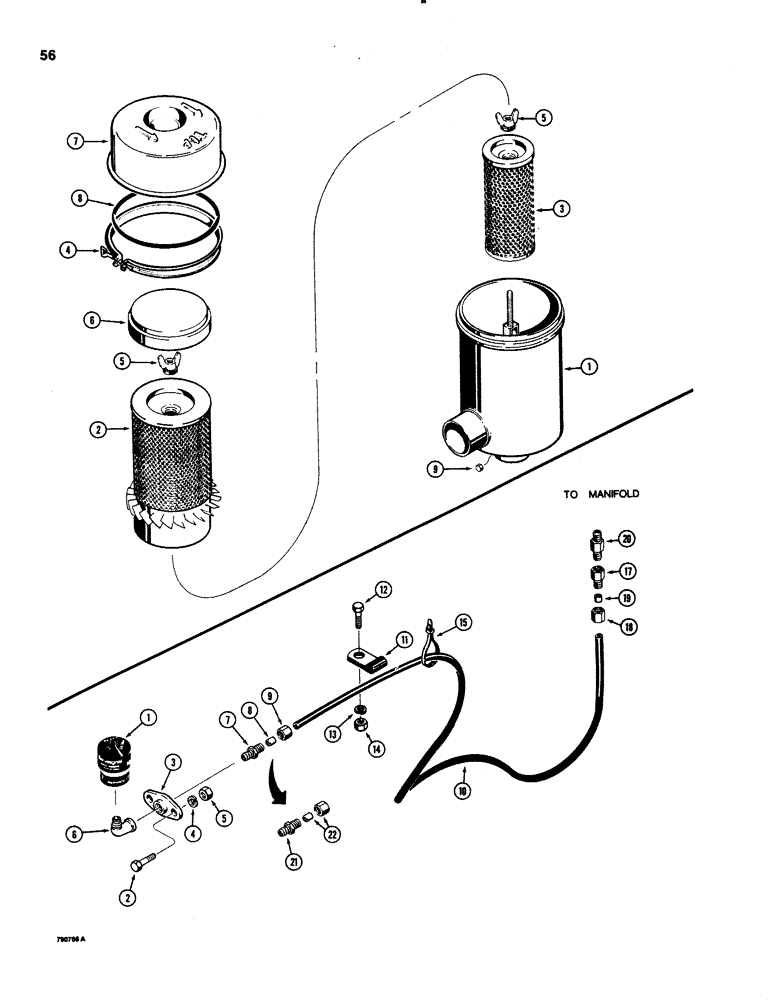

Схема запчастей Case 1150C - (056) - AIR CLEANER, AIR CLEANER ASSEMBLY, RESTRICTION INDICATOR (02) - ENGINE
1
1
4
17
7
2
5
8
3
9
5
13
18
14
15
6
21
8
5
9
7
11
20
2
19
12
3
6
4
22
10

Артикул

Название

Примечание

Количество

R36360

CLEANER

AIR CLEANER - complete, 2 elements, Includes: Ref. 1 - 9

1шт.

1

NSS

NOT SOLD SEPARAT

BODY - air cleaner

1шт.

2

R29295

FILTER, ELEMENT

ELEMENT - outer

1шт.

3

R36361

FILTER, ELEMENT

ELEMENT - inner

1шт.

4

D50941

CLAMP

- air cleaner

1шт.

5

L35499

NUT

WING NUT - with washer

2шт.

6

D50942

BAFFLE

- air cleaner

1шт.

7

L33819

CUP

- air cleaner

1шт.

8

D50946

GASKET

O-RING - cup

1шт.

9

221-900

CAP

- hex, 1/8" NPT, if used

1шт.

1

A59568

INDICATOR

RESTRICTION INDICATOR - air cleaner

1шт.

2

113-3

BOLT,Hex, 1/4" - 20 x 3/4", Gr 5

2шт.

3

H357707

FLANGE

- restriction indicator mounting

1шт.

4

92-4

LOCK WASHER,1/4"

WASHER, LOCK, 1/4"

2шт.

5

25-104

NUT,1/4"-20, G5

2шт.

6

217-20

ELBOW,90 Degree, 1/8"-28 NPTF, Fem x 1/8"-27 NPTF Male

Street, brass 90º, 1/8"-28 NPTF, Fem x 1/8"-27 NPTF Male

1шт.

D35816

CONNECTOR, ELEC

ADAPTER - straight, service with 222-400 adapter, see items 21 and 22, Includes: Ref. 7 - 9

1шт.

7

NSS

NOT SOLD SEPARAT

BODY - adapter

1шт.

8

D37176

SLEEVE

- adapter

1шт.

9

D37362

TUBE NUT

- adapter

1шт.

10

R42803

PLASTIC-RUBBER TUBE

TUBE - nylon, Serial Range: indicator-manifold

1шт.

Route tube with torque converter temperature gauge tube. See Figure 104. Also route through clamp on circuit breaker mounting plate above starter, if used. See Figure 118.

1шт.

11

S79579

CLAMP

- tube, if used

1шт.

12

13-820

BOLT,Hex, 1/2" - 13 x 1-1/4", Gr 5, Full Thd

If used Hex, 1/2"-13 x 1 1/4", G5, Full Thd

1шт.

13

92-8

LOCK WASHER,1/2"

if used 1/2"

1шт.

14

25-108

NUT,1/2"-13, G5

- hex, 1/2" - 13 NC, if used

1шт.

15

L18337

CABLE TIE,9.95"-12.1" lg

STRAP - tie, 15 inch, nylon

1шт.

D35091

PIPE FITTING

ADAPTER - female, Includes: Ref. 17 - 19

1шт.

17

NSS

NOT SOLD SEPARAT

BODY - adapter

1шт.

18

D37362

TUBE NUT

- adapter

1шт.

19

D37176

SLEEVE

- adapter

1шт.

20

D36264

FITTING

ADAPTER - special, filter type

1шт.

222-400

HYD CONNECTOR,1/8" NPT x 5/16"-24

ADAPTER ASSEMBLY - service replacement, Includes: Ref. 21 and 22

1шт.

21

NSS

NOT SOLD SEPARAT

BODY - adapter

1шт.

22

222-500

TUBE NUT,5/16" - 24 NPT

NUT AND SLEEVE - adapter

1шт.

Выбрано товаров: 35
