Запчасти Case 1150 (096) - BASIC TRACTOR HYDRAULICS (07) - HYDRAULIC SYSTEM

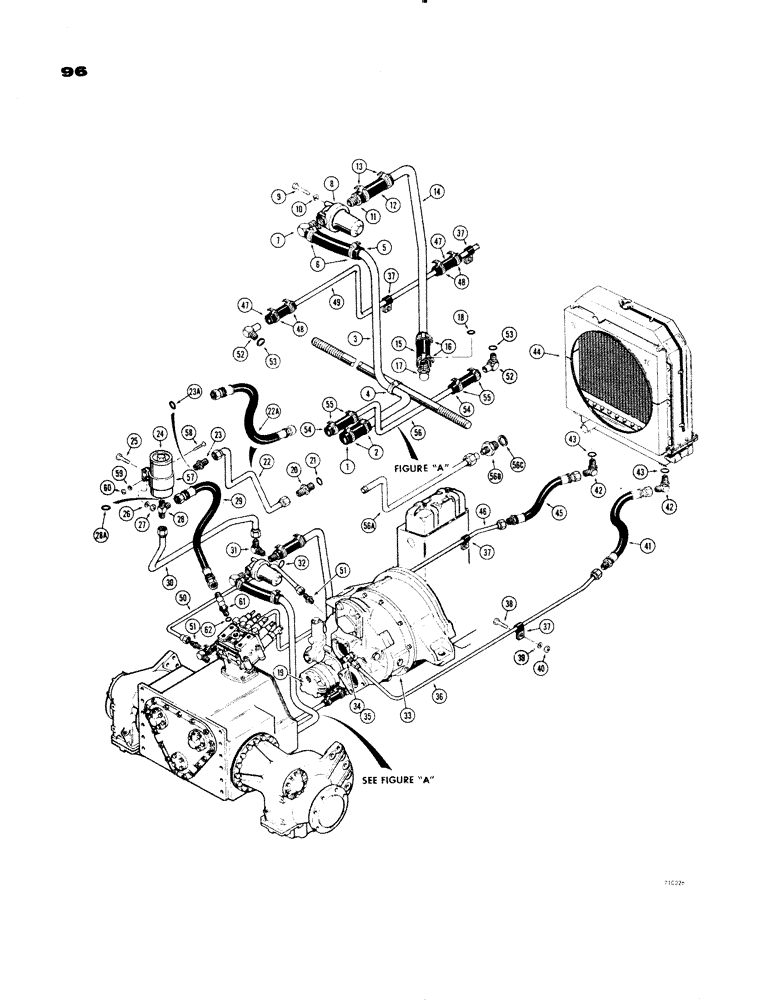

Схема запчастей Case 1150 - (096) - BASIC TRACTOR HYDRAULICS (07) - HYDRAULIC SYSTEM
6
40
7
43
62
27
3
32
23a
56b
37
52
17
26
49
47
52
59
30
28
51
39
10
56a
57
56
55
22
46
53
19
34
36
8
13
29
9
35
54
20
48
37
38
53
43
2
37
15
45
28a
5
24
21
4
42
11
31
51
14
1
41
47
16
55
37
48
44
50
12
23
56c
22a
33
61
58
42
25
60
54
18

Артикул

Название

Примечание

Количество

1

R13911

HOSE,31.80 mm ID x 101.60 mm ID, SAE 100R3

- low pressure 31.80 mm ID x 101.60 mm ID, SAE 100R3

1шт.

2

214-257

HOSE CLAMP,#24, 1.06" - 2", Type F Worm

2шт.

3

D35960

TUBE

-, Serial Range: transmission-filter

1шт.

4

214-260

HOSE CLAMP,#36, 1.81" - 2.75", Type F Worm

- tube #36, 1.81/2.75 Type F Worm

1шт.

5

D37188

HOSE

- low pressure

1шт.

6

214-257

HOSE CLAMP,#24, 1.06" - 2", Type F Worm

2шт.

7

217-166

STEM,90 Degree Elbow, 1-1/4" Hose Barb x 1" Male NPTF

STEM - hose 90deg.

1шт.

8

D43639

FILTER, ENGINE OIL

FILTER - hydraulic oil (Parts list figure 100)

1шт.

9

13-824

BOLT,Hex, 1/2" - 13 x 1-1/2", Gr 5, Full Thd

2шт.

10

92-8

LOCK WASHER,1/2"

2шт.

11

D35137

LINE

STEM - hose, straight

1шт.

12

R13911

HOSE,31.80 mm ID x 101.60 mm ID, SAE 100R3

- low pressure 31.80 mm ID x 101.60 mm ID, SAE 100R3

1шт.

13

214-257

HOSE CLAMP,#24, 1.06" - 2", Type F Worm

2шт.

14

D35955

TUBE

-, Serial Range: filter-pump

1шт.

15

13911

SPACER

HOSE - low pressure

1шт.

16

214-257

HOSE CLAMP,#24, 1.06" - 2", Type F Worm

2шт.

17

D36486

FITTING

STEM - hose, 90 deg. (D44094 pump), Includes: Ref. 18

1шт.

17

D52508

FITTING

STEM - hose, 90 deg. (D49432 pump), Includes: Ref. 18

1шт.

18

218-5010

O-RING,0.116" Thk x 1.171" ID, -916, Cl 6, 90 Duro

SEAL - "O" ring (D36486 and D52508 stems)

1шт.

19

D44094

PUMP

- D42918 and D49431 converter (Parts list figure 68)

1шт.

19

D49432

PUMP, HYDRAULIC

PUMP - D52074 and D52081 converters (Parts list figure 69A)

1шт.

20

218-5063

HYD CONNECTOR,7/8" - 14 Male JIC x 1-1/16" - 12 Male ORB

CONNECTOR - straight (D44094 pump), Includes: Ref. 21

1шт.

21

237-6010

O-RING,0.097" Thk x 0.755" ID, -910, Cl 6, 90 Duro

10-1, 90 Duro, .755" ID x .097" Thk

1шт.

20

218-5066

HYD CONNECTOR,7/8" - 14 Male JIC x 3/4" - 16 Male ORB

CONNECTOR, HYD., , straight (D49432 pump), Incl. Ref. 21 7/8"-14, 37º x 3/4"-16, O-Ring

1шт.

22

D42916

TUBE

- pump to filter (Use 37405 hose for service)

1шт.

21

218-5006

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

SEAL - "O" ring

1шт.

22a

37405

HOSE

-, Serial Range: pump-filter

1шт.

23

218-5063

HYD CONNECTOR,7/8" - 14 Male JIC x 1-1/16" - 12 Male ORB

CONNECTOR - male, straight, Includes: Ref. 23A

1шт.

23a

218-5008

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

SEAL - "O" ring

1шт.

24

NLS

NO LONGER SERVICED

FILTER - transmission oil (Parts list figure 100)

1шт.

25

13-616

BOLT,Hex, 3/8" - 16 x 1", Gr 5, Full Thd

4шт.

26

95-6

WASHER,3/8"

- standard wrot () 3/8"

4шт.

27

131-6

LOCK NUT,3/8"-16, GC

NUT - hex, lock (3/8" - 16 NC)

4шт.

28

218-5294

TEE,37 Degree, 7/8"-14, 1 1/16"-12 O-Ring Run, 7/8"-14

- male, Includes: Ref. 28A

1шт.

28a

218-5008

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

SEAL - "O" ring

1шт.

29

D28117

HOSE

- filter to valve, 23-1/2" long

1шт.

30

D35956

TUBE

- filter to torque converter relief valve

1шт.

31

R19576

FITTING

ELBOW - 90 deg. special, 5/8" JIC x 5/8" JIC, Includes: Ref. 32

1шт.

32

237-6010

O-RING,0.097" Thk x 0.755" ID, -910, Cl 6, 90 Duro

10-1, 90 Duro, .755" ID x .097" Thk

1шт.

33

REF

INSTRUCTION

TORQUE CONVERTER - engine (see figure 64 for converters)

1шт.

Ref. 33 This is where Rear Engine mounts. Use Ref.50 thru 56 on Fig 40 to make connection of Engine to Housing.

1шт.

34

D44004

FITTING

TEE - special, Includes: Ref. 35

1шт.

35

218-5008

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

SEAL - "O" ring

1шт.

36

D35949

TUBE

-, Serial Range: converter-radiator

1шт.

37

49855

CLAMP

- tube

4шт.

38

13-514

BOLT,Hex, 5/16" - 18 x 7/8", Gr 5

4шт.

39

95-5

WASHER,3/8" x 7/8" x .083"

- standard wrot (5/16")

4шт.

40

131-4

LOCK NUT,5/16"-18, GB

NUT - hex., lock (5/16" - 18 NC)

4шт.

41

R19858

HOSE

- converter to radiator, 12" long

1шт.

42

218-5108

ELBOW,90 Degree Elbow, 1-1/16" - 12 Male JIC x 1-1/16" - 12 Male ORB

- adjustable, Incl. Ref. 43 90º, 1 1/16"-12, 37º x 1 1/16"-12, O-Ring

2шт.

43

218-5008

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

SEAL - "O" ring

1шт.

44

REF

INSTRUCTION

RADIATOR - See figure 42

1шт.

45

R19858

HOSE

- radiator to transmission, 12" long

1шт.

46

D35952

TUBE

- radiator to transmission, front

1шт.

47

R20804

HOSE,19.00 mm ID x 76.20 mm, SAE 100R3

Low Pressure 19.00 mm ID x 76.20 mm, SAE 100R3

2шт.

48

214-256

HOSE CLAMP,#20, 0.81" - 1.75", Type F Worm

CLAMP - hose

4шт.

49

D35951

TUBE

- radiator to transmission, rear

1шт.

50

D35962

TUBE

-, Serial Range: converter-transmission

1шт.

51

218-443

HYD CONNECTOR,9/16" - 18 Male JIC x 1/4" - 18 Male NPTF

ADAPTER - straight male

2шт.

52

217-350

FITTING,90 Degree Elbow, 5/8" Hose Barb x 1-5/16" - 12 Male ORB

STEM - hose, 90deg.

1шт.

53

218-5010

O-RING,0.116" Thk x 1.171" ID, -916, Cl 6, 90 Duro

SEAL - "O" ring

1шт.

54

R24723

HOSE

- low pressure, 3" x 5/8" I.D.

1-2шт.

55

214-253

HOSE CLAMP,#10, 0.56" - 1.06", Type F Worm

CLAMP - hose

4шт.

56

D35954

TUBE

- converter to transmission (tube without flared fitting and nut)

1шт.

56a

D49421

TUBE

- converter to transmission (tube with flared fitting and nut)

1шт.

56b

D49426

CONNECTOR, ELEC

CONNECTOR - straight, special D49421 tube)

1шт.

56c

A58613

SEALING WASHER

- special (D49426 connector)

1шт.

57

D47871

BRACKET

- filter

1шт.

58

75-544

RHMS - 5/16" - 18 NC x 2-3/4"

2шт.

59

92-5

LOCK WASHER,5/16"

2шт.

60

9635082

NUT,5/16" - 18, Gr 5

- hex., (5/16" - 18 NC)

2шт.

61

R20894

FITTING

ELBOW - special, Includes: Ref. 62

1шт.

62

237-6010

O-RING,0.097" Thk x 0.755" ID, -910, Cl 6, 90 Duro

SEAL - "O" ring

1шт.

Выбрано товаров: 73
