Запчасти Case 1150 (109A) - D36466 AND D36356 TRACK ROLLERS, PRODUCTION ROLLERS, D36466 TRACK ROLLERS (DOUBLE FLANGE) (04) - UNDERCARRIAGE

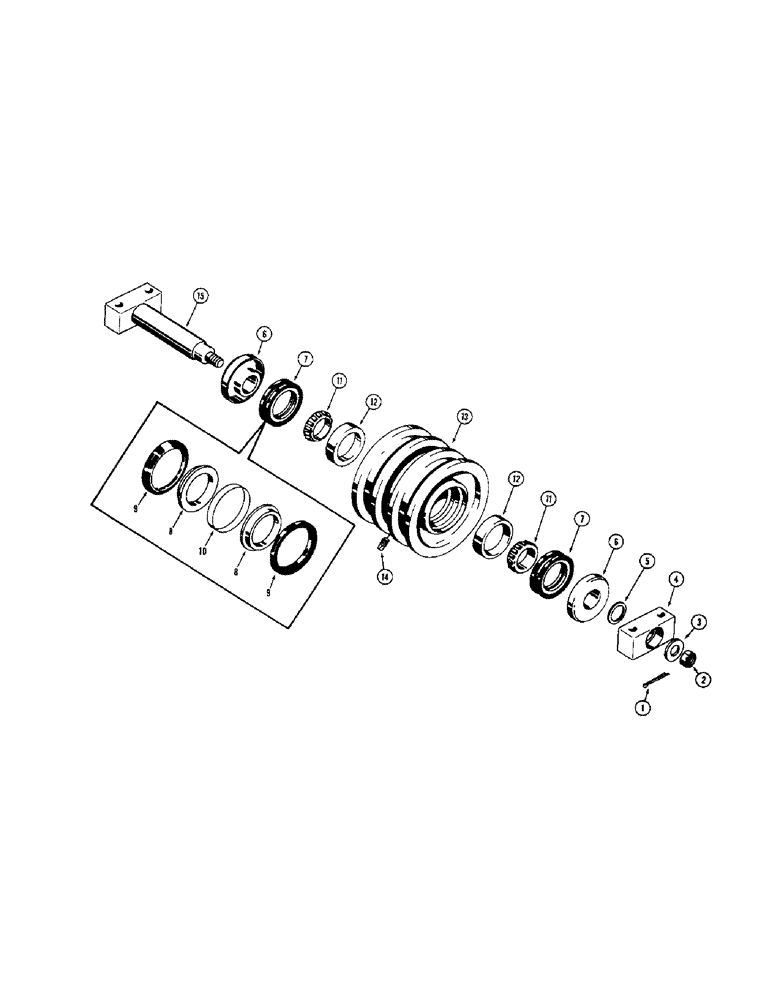

Схема запчастей Case 1150 - (109A) - D36466 AND D36356 TRACK ROLLERS, PRODUCTION ROLLERS, D36466 TRACK ROLLERS (DOUBLE FLANGE) (04) - UNDERCARRIAGE
7
7
12
9
10
11
1
4
2
6
11
12
5
14
6
9
15
8
8
13
3

Артикул

Название

Примечание

Количество

D36466

ROLLER - track, double flange (When stock is exhausted, order R24103 roller for service) Parts list Figure 109C), Includes: Ref. 1-15

4шт.

1

132-51

COTTER PIN,1/8" x 1 3/8"

PIN, Split (Cotter), , D36466 Track Roller 1/8" x 1 3/8"

1шт.

2

25-1312

SLOTTED NUT,3/4"-16, G5

NUT - hex., slotted (3/4" - 16 NC), D36466 Track Roller

1шт.

3

D31328

WASHER

- special, D36466 Track Roller

1шт.

4

D36409

BLOCK

- roller, D36466 Track Roller

1шт.

5

D31329

SHIM,.005" Thk

D36466 Track Roller .005" Thk

1шт.

6

D36043

BUSHING

- thrust, D36466 Track Roller

1шт.

7

D35267

SEAL

- face, Includes: Ref. 8-10, D36466 Track Roller

2шт.

8

NSS

NOT SOLD SEPARAT

BODY - seal, split, D36466 Track Roller

1шт.

D36826

SEAL KIT

KIT - repair, Includes: Ref. 9, 10, D36466 Track Roller

1шт.

9

NSS

NOT SOLD SEPARAT

SEAL - rubber, D36466 Track Roller

2шт.

10

NSS

NOT SOLD SEPARAT

RETAINER - plastic, D36466 Track Roller

2шт.

11

D44321

ROLLER BEARING,1.625" ID x 1.1875"

CONE - bearing, D36466 Track Roller

2шт.

12

D44322

BEARING CUP,3.375" OD x 0.9375"

CUP - bearing, D36466 Track Roller

2шт.

13

R24101

HUB

- roller, double flange, D36466 Track Roller

1шт.

14

221-841

PLUG

- pipe, hex. socket head (1/4" NPT), D36466 Track Roller

1шт.

15

D36406

SHAFT

BLOCK AND SHAFT - roller (When stock is exhausted, order 1-D44184 shaft, 1-D36409 block, 1-D44183 spacer, 2-D44182 washers and 2-131-357 nuts), D36466 Track Roller

1шт.

D36356

ROLLER - track, single flange (When stock is exhausted, order R24102 roller for service) Parts list Figure 109C, Includes: Ref. 1-15

8-1шт.

Выбрано товаров: 18
