(12-022-01[01]) - CANOPY

Запчасти Case SV228 (12-022-01[01]) - CANOPY (12) - Chassis/Attachments

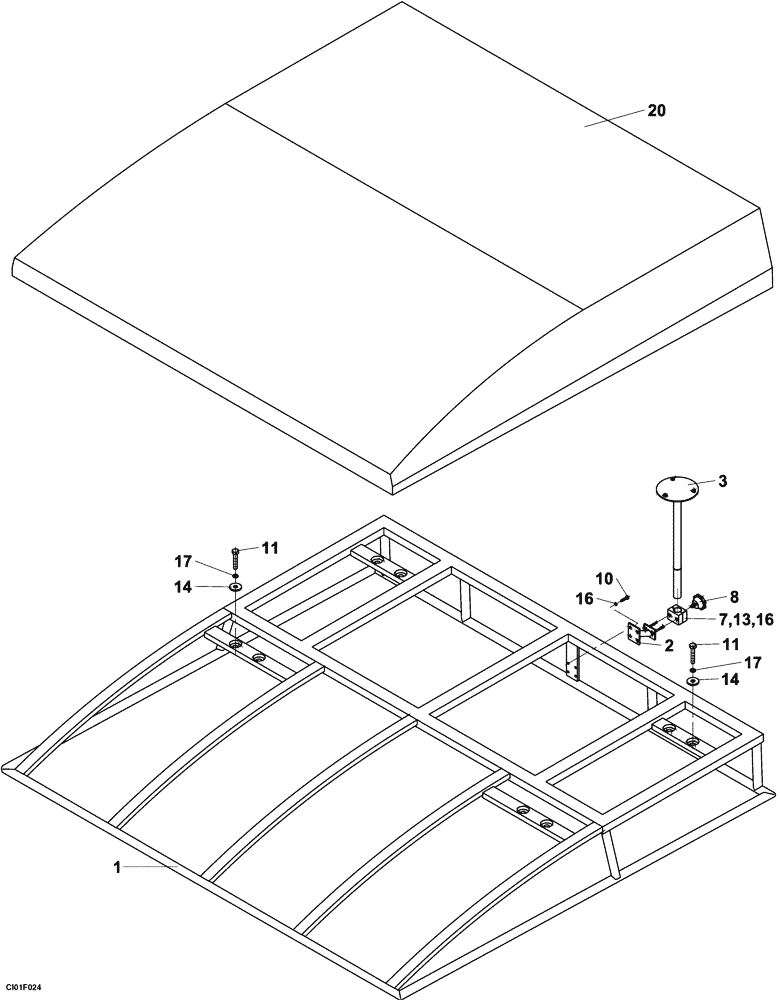

Схема запчастей Case SV228 - (12-022-01[01]) - CANOPY (12) - Chassis/Attachments
11
20
17
16
16
14
7
17
10
2
1
14
8
3
13
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND103501

FRAME

1шт.

2

ND103510

BRACKET

1шт.

3

ND103531

SUPPORT

1шт.

7

ND062001

CLAMP

1шт.

8

ND078528

HANDLE

2шт.

10

ND021288

BOLT

M6 x 16

4шт.

11

ND021310

BOLT

M12 x 30

4шт.

13

ND029290

WASHER

ID 6,6

2шт.

14

ND029293

WASHER

ID 14

4шт.

16

ND029309

SPRING WASHER

ID 6,1

6шт.

17

ND035942

WASHER

ID 12

4шт.

20

ND101761

ROOF

1шт.

Выбрано товаров: 12
