(12-022-00[01]) - OPERATORS COMPARTMENT

Запчасти Case SV228 (12-022-00[01]) - OPERATORS COMPARTMENT (12) - Chassis/Attachments

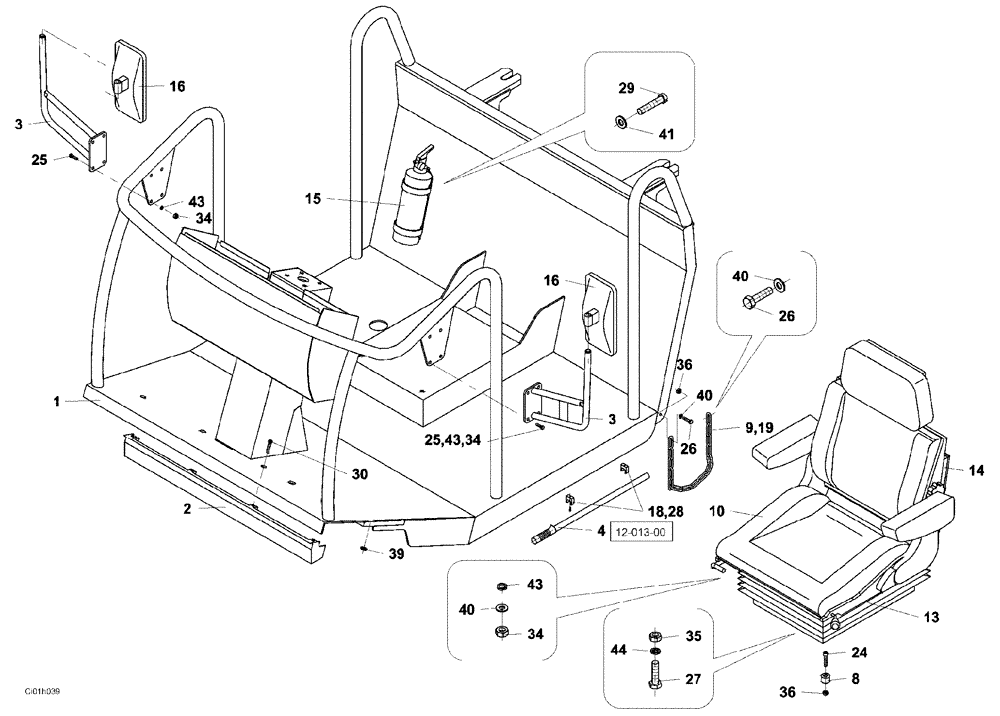

Схема запчастей Case SV228 - (12-022-00[01]) - OPERATORS COMPARTMENT (12) - Chassis/Attachments
29
1
43
39
36
34
26
27
30
40
40
15
36
10
14
25
18
40
16
35
41
44
4
25
26
3
43
34
43
2
12-013-00
3
8
13
16
34
9,19
28
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND106158

PLATFORM

1шт.

2

ND029730

COVER

1шт.

3

ND106210

HOLDER

2шт.

4

ND053517

FLEXIBLE HOSE

1шт.

5

ND050477

PADDING

1шт.

8

ND106246

RING

4шт.

9

ND050824

LINK CHAIN

1шт.

10

ND031878

DRIVER SEAT

Does Not Include "Operator Present" Seat Switch

1шт.

13

ND105740

PEDESTAL

1шт.

14

ND090877

HOLDER

1шт.

15

ND069396

FIRE EXTINGUISHER

1шт.

16

ND064408

MIRROR

2шт.

18

ND064664

CLAMP

2шт.

19

ND101585

PLASTIC-RUBBER TUBE

1шт.

24

ND024248

BOLT

4шт.

25

ND021295

BOLT

8шт.

26

ND021293

BOLT

2шт.

27

ND021286

BOLT

2шт.

28

ND024124

BOLT

2шт.

29

ND024122

BOLT

2шт.

30

ND024388

SCREW

4шт.

34

ND021848

NUT

13шт.

35

ND021847

NUT

2шт.

36

ND027301

NUT

4шт.

39

ND029266

WASHER

8шт.

40

ND029249

WASHER

8шт.

41

ND029247

WASHER

2шт.

43

ND035940

SPRING WASHER

12шт.

44

ND029309

SPRING WASHER

2шт.
