(12-005-00[01]) - CHASSIS - DRUM

Запчасти Case SV228 (12-005-00[01]) - CHASSIS - DRUM (12) - Chassis/Attachments

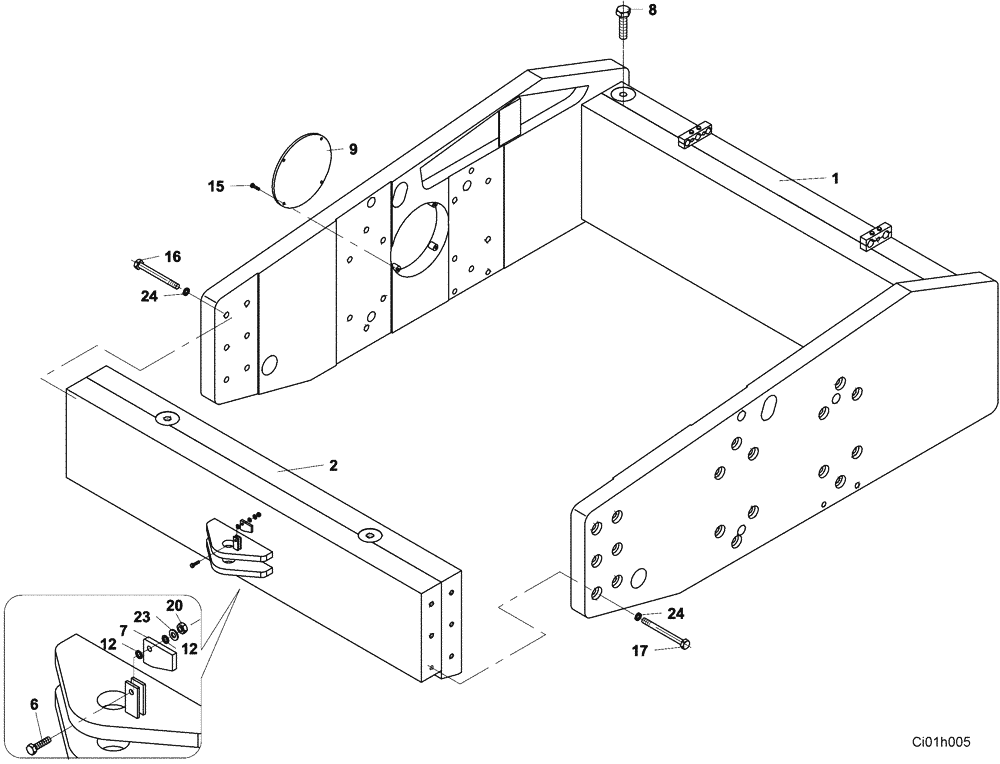

Схема запчастей Case SV228 - (12-005-00[01]) - CHASSIS - DRUM (12) - Chassis/Attachments
15
24
17
16
1
2
6
12
12
20
9
7
24
23
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND106142

FRAME

1шт.

2

ND106143

CROSSBAR

1шт.

6

ND053434

SCREW

M10 x 50

1шт.

7

ND048624

PLATE

1шт.

8

ND052881

PLUG

4шт.

9

ND104746

COVER

1шт.

12

ND037213

WASHER

2шт.

15

ND021301

BOLT

4шт.

16

ND021264

BOLT

M20 x 45

4шт.

17

ND021266

BOLT

M20 x 60

4шт.

20

ND027302

NUT

M10

1шт.

23

ND029250

WASHER

ID 10,5

1шт.

24

ND035946

SPRING WASHER

8шт.
