Запчасти Case SV228 (10-005-01[01]) - HYDRAULIC CIRCUIT- OPERATORS COMPARTMENT TILTING CONTROL AND ENGINE HOOD (07) - HYDRAULIC SYSTEM

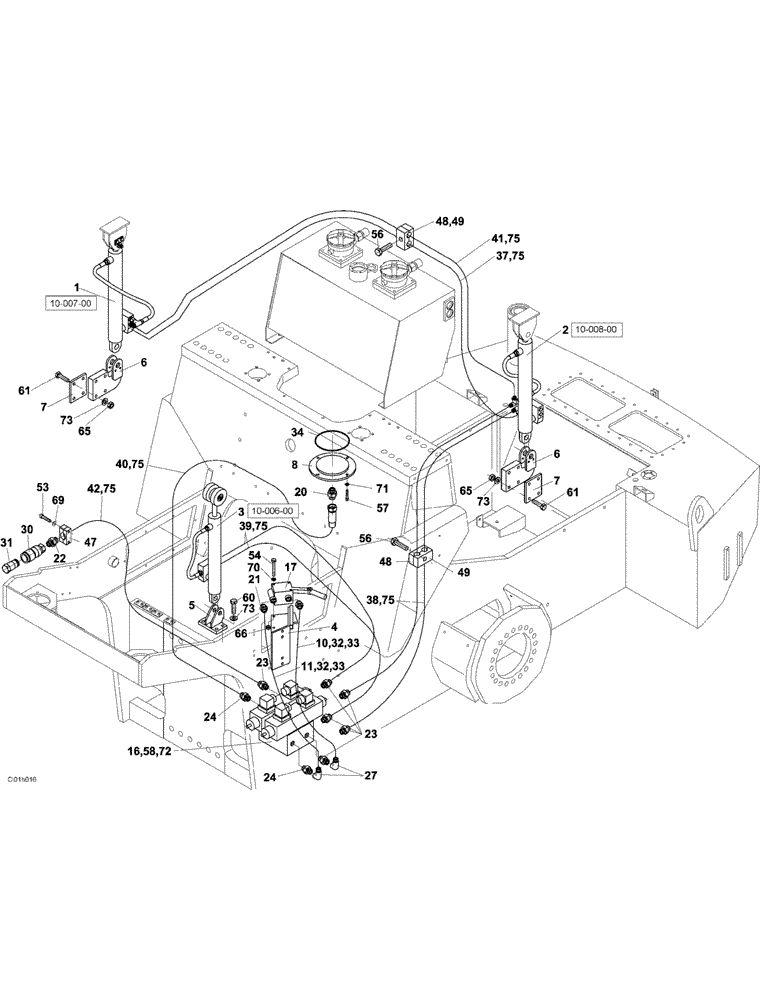

Схема запчастей Case SV228 - (10-005-01[01]) - HYDRAULIC CIRCUIT- OPERATORS COMPARTMENT TILTING CONTROL AND ENGINE HOOD (07) - HYDRAULIC SYSTEM
10-006-00
8
61
7
32
75
53
20
75
75
2
58
6
66
23
5
75
32
40
73
72
31
38
22
27
39
65
34
6
30
16
61
57
33
24
73
37
70
54
17
65
7
23
3
10-008-00
33
56
73
48
75
49
42
60
1
49
75
48
10-007-00
56
47
10
4
69
71
21
11
24

Артикул

Название

Примечание

Количество

1

ND103127

SERVICE KIT

1шт.

2

ND104300

CYLINDER

1шт.

3

ND104698

SPARE PART SET

1шт.

4

ND103158

SUPPORT

1шт.

5

ND104738

BRACKET

1шт.

6

ND104739

BRACKET

2шт.

7

ND104772

PLATE

2шт.

8

ND105770

COVER

1шт.

10

ND104793

HYD TUBE

1шт.

11

ND104794

HYD TUBE

1шт.

16

ND067803

BLOCK

1шт.

17

ND067870

HYDRAULIC PUMP

1шт.

20

ND062200

HYD CONNECTOR

1шт.

21

ND062198

HYD CONNECTOR

1шт.

22

ND062220

HYD CONNECTOR

1шт.

23

ND062233

HYD CONNECTOR

6шт.

24

ND062234

HYD CONNECTOR

2шт.

27

ND062414

ELBOW

2шт.

30

ND062280

QUICK MALE COUPLING

1шт.

31

ND062386

COVER

1шт.

32

ND062038

SEAL

4шт.

33

ND062045

NUT

4шт.

34

ND079809

RING

1шт.

37

ND061942

HOSE

1шт.

38

ND061940

HOSE

2шт.

39

ND061938

HOSE

2шт.

40

ND102097

HOSE

1шт.

41

ND061941

HOSE

1шт.

42

ND061925

HOSE

1шт.

47

ND064813

CLAMP

1шт.

48

ND064851

SLEEVE

2шт.

49

ND064807

CLAMP

2шт.

53

ND024234

BOLT

2шт.

54

ND021179

BOLT

3шт.

56

ND021184

BOLT

2шт.

57

ND024244

BOLT

4шт.

58

ND021302

BOLT

2шт.

60

ND021311

BOLT

4шт.

61

ND021216

BOLT

8шт.

65

ND034086

NUT

8шт.

66

ND021847

NUT

3шт.

69

ND029248

WASHER

ID 6,4

2шт.

70

ND029309

SPRING WASHER

ID 6,1

3шт.

71

ND035940

SPRING WASHER

ID 8

4шт.

72

ND035941

WASHER

ID 10

2шт.

73

ND035942

WASHER

ID 12

12шт.

Выбрано товаров: 46
