/ / / / / / / / (10-003-00[01]) - HYDRAULIC CIRCUIT, TRAVEL - DRUM
Запчасти Case SV228 (10-003-00[01]) - HYDRAULIC CIRCUIT, TRAVEL - DRUM (07) - HYDRAULIC SYSTEM

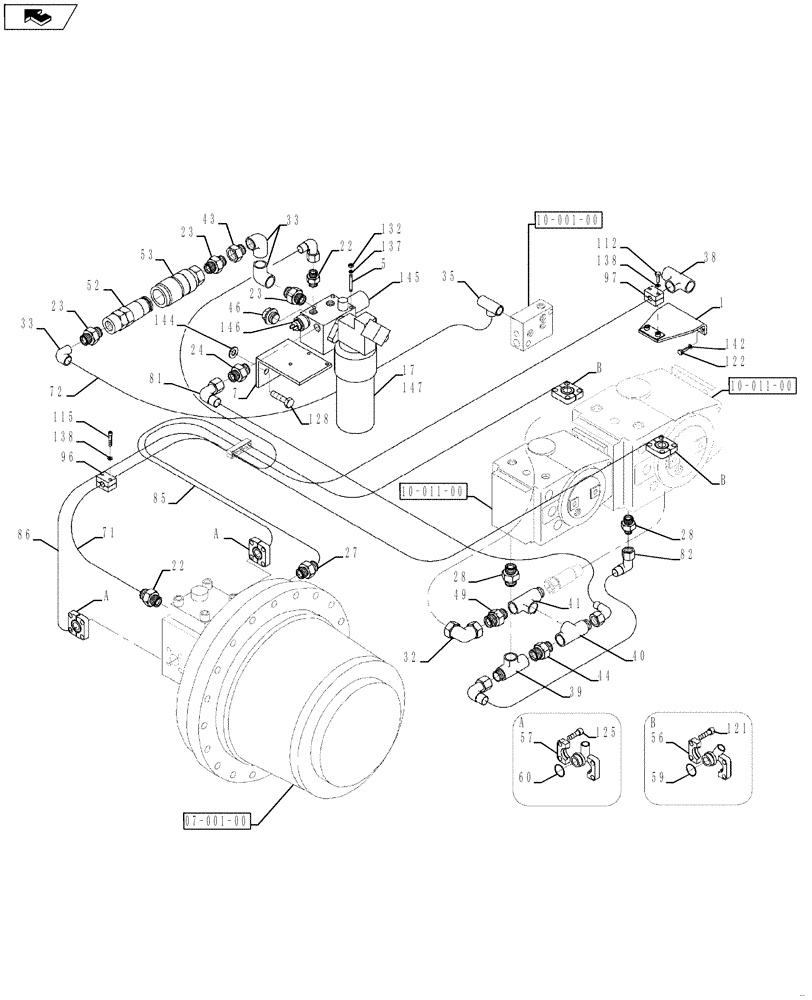

![Схема запчастей Case SV228 - (10-003-00[01]) - HYDRAULIC CIRCUIT, TRAVEL - DRUM (07) - HYDRAULIC SYSTEM](https://partsell.ru/storage/images/casece/1201966.png)
24
46
27
82
57
1
146
147
17
28
a
122
49
22
28
121
144
86
b
138
112
43
138
40
a
a
96
72
38
71
125
23
10-011-00
07-001-00
10-011-00
10-001-00
85
60
142
52
44
35
128
7
56
145
22
41
53
23
33
home
b
33
5
39
32
97
81
59
132
b
137
23
115
1
ND103147
SUPPORT
1шт.
5
ND052985
STUD
3шт.
7
ND104741
BRACKET
1шт.
17
ND067795
VALVE
1шт.
22
ND062153
HYD CONNECTOR
2шт.
23
ND062173
HYD CONNECTOR
3шт.
24
ND062196
HYD CONNECTOR
1шт.
27
ND062135
HYD CONNECTOR
1шт.
28
ND062136
HYD CONNECTOR
2шт.
32
ND062425
90 ELBOW
2шт.
33
ND062366
ELBOW
3шт.
35
ND062403
TEE
1шт.
38
ND062314
TEE
1шт.
39
ND062426
HYD CONNECTOR
1шт.
40
ND062338
TEE
1шт.
41
ND062392
HYD CONNECTOR
1шт.
43
ND062322
HYD CONNECTOR
1шт.
44
ND062324
HYD CONNECTOR
1шт.
46
ND062452
PLUG
1шт.
49
ND062456
HYD CONNECTOR
1шт.
52
ND062277
COUPLING, QUICK, FEM
1шт.
53
ND062280
QUICK MALE COUPLING
1шт.
56
ND062008
HALF-COLLAR
4шт.
57
ND062009
FLANGE
4шт.
59
ND079933
O-RING
2шт.
60
ND079934
O-RING
2шт.
71
ND061912
HOSE
1шт.
72
ND061698
HOSE
1шт.
78
ND061910
HOSE
1шт.
81
ND061907
HOSE
1шт.
82
ND061906
HOSE
1шт.
85
ND061921
HOSE
1шт.
86
ND061920
HOSE
1шт.
96
ND064799
CLAMP
1шт.
97
ND064826
ADJUSTING SLEEVE
1шт.
112
ND024236
BOLT
2шт.
115
ND024235
BOLT
2шт.
121
ND024259
BOLT
8шт.
122
ND021197
BOLT
2шт.
125
ND034063
BOLT
8шт.
128
ND021309
BOLT,M12 x 25
2шт.
132
ND021847
NUT
3шт.
137
ND029309
SPRING WASHER
3шт.
138
ND029248
WASHER
6шт.
142
ND035941
WASHER
2шт.
144
ND035942
WASHER
2шт.
