(35.353.20[01]) - HYDRAULIC SYSTEM OF TRAVEL, DRUM - NARROW VERSION - BTW NBNTC2141 - NBNTC3080

Запчасти Case SV212 (35.353.20[01]) - HYDRAULIC SYSTEM OF TRAVEL, DRUM - NARROW VERSION - BTW NBNTC2141 - NBNTC3080 (35) - HYDRAULIC SYSTEMS

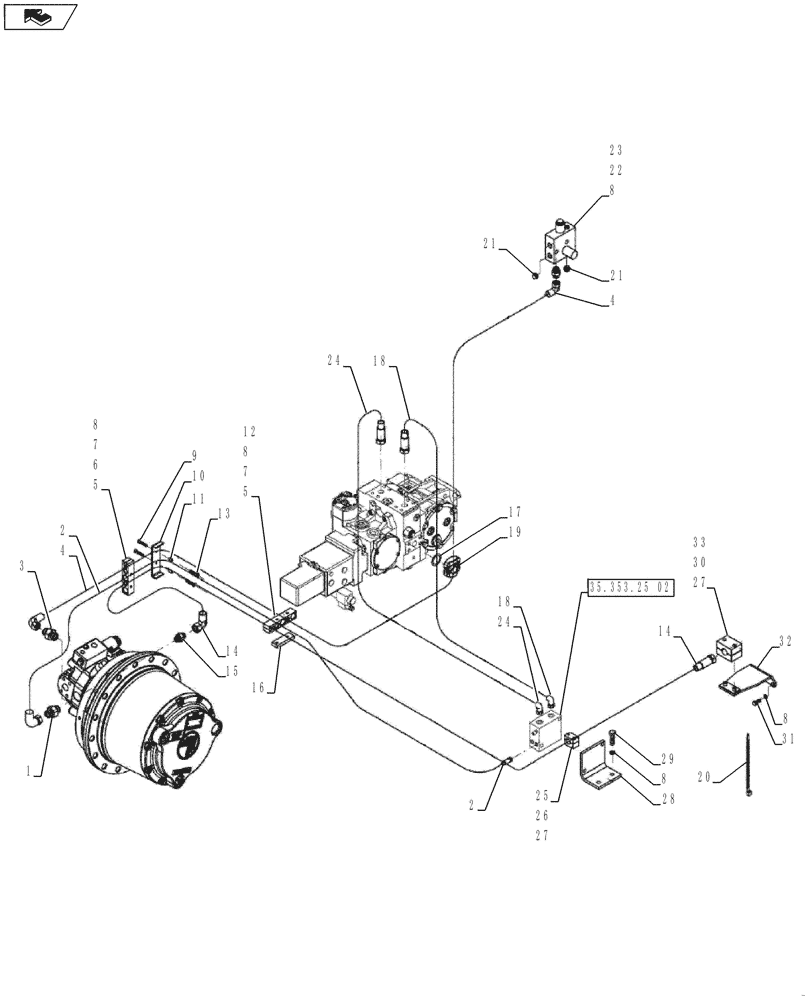

Схема запчастей Case SV212 - (35.353.20[01]) - HYDRAULIC SYSTEM OF TRAVEL, DRUM - NARROW VERSION - BTW NBNTC2141 - NBNTC3080 (35) - HYDRAULIC SYSTEMS
35.353.25 02
8
32
12
10
16
18
30
2
2
31
27
28
33
14
24
18
14
19
8
11
5
9
20
6
8
8
8
5
3
22
21
7
15
29
7
26
25
13
23
21
17
1
27
4
24
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84420176

HYD CONNECTOR

1шт.

2

84420195

HYDRAULIC HOSE

, Serial Range: -NDNTC3515

1шт.

2

47629086

HOSE

, Start Serial: NDNTC3516

1шт.

3

ND062153

HYD CONNECTOR

1шт.

4

ND127242

HOSE

1шт.

5

84420145

CLAMP

2шт.

5

ND103808

COVER

Not Shown, Start Serial: NBNTC3081

2шт.

6

ND021201

BOLT

2шт.

7

ND021849

NUT

4шт.

8

ND035941

WASHER

10шт.

9

84420225

SCREW

2шт.

10

84420152

HOLDER

1шт.

11

84420161

SPACER

2шт.

12

ND024709

BOLT

2шт.

13

84420223

SCREW

2шт.

14

ND133287

HOSE

1шт.

15

84420182

HYD CONNECTOR

1шт.

16

84420155

SPACER

1шт.

17

ND079934

O-RING

1шт.

18

ND139991

HOSE

1шт.

19

ND062009

FLANGE

1шт.

20

ND106910

STRAP

5шт.

21

ND062452

PLUG

2шт.

22

ND123634

VALVE BLOCK

Includes ND067924 Solenoid and ND115381 Brake Pressure Switch

1шт.

22

ND067924

SOLENOID

Not Illustrated

2шт.

22

84389510

PRESSURE SWITCH

PRESSURE SWITCH; Brake (Not Illustrated)

1шт.

23

ND024264

BOLT

2шт.

24

ND139992

HOSE

1шт.

25

ND064814

CLAMP

1шт.

26

ND024234

BOLT

2шт.

27

ND029248

WASHER

4шт.

28

ND144902

HOLDER

1шт.

29

ND021301

BOLT

2шт.

30

ND024236

BOLT

2шт.

31

ND021197

BOLT

2шт.

32

ND142148

BRACKET

1шт.

33

ND064810

SLEEVE

1шт.
