Запчасти Case SV212 (35.353.19[02]) - HYDRAULIC SYSTEM OF TRAVEL, REAR WHEELS - ASN DDD003016 (35) - HYDRAULIC SYSTEMS

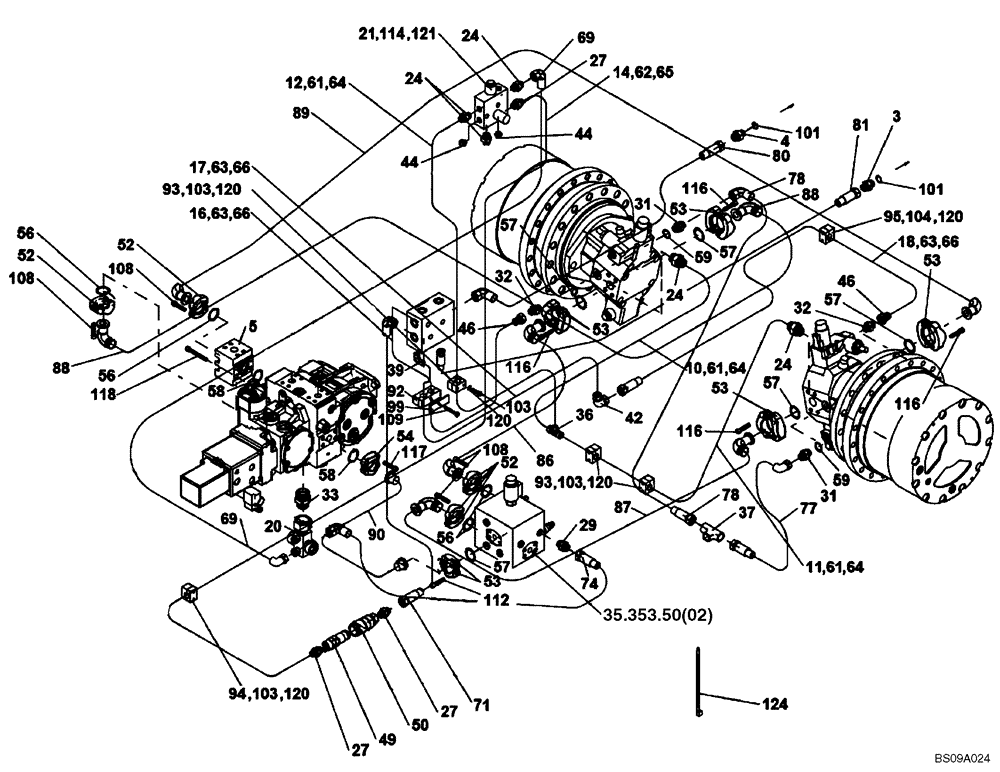

Схема запчастей Case SV212 - (35.353.19[02]) - HYDRAULIC SYSTEM OF TRAVEL, REAR WHEELS - ASN DDD003016 (35) - HYDRAULIC SYSTEMS
53
81
53
93
120
4
24
101
92
58
57
44
56
61
63
57
24
124
11
17
77
71
27
52
108
89
101
103
5
35.353.50(02)
120
46
114
59
116
63
20
94
109
64
31
31
116
57
62
116
61
116
121
95
57
42
32
120
18
49
64
112
117
37
53
27
87
53
32
120
56
99
69
52
88
63
93
33
58
86
78
80
103
52
39
3
16
88
10
21
56
24
65
69
59
64
104
54
103
14
53
46
90
12
78
29
108
66
36
118
27
66
57
24
66
61
50
103
120
74
108
44

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

HYDRAULIC SYSTEM OF TRAVEL, REAR WHEELS (ND142127) (GROUP 305)

1шт.

3

ND031345

HYD CONNECTOR

1шт.

4

ND138168

HYD CONNECTOR

1шт.

5

ND031247

BLOCK

1шт.

10

ND124180

HYD TUBE

1шт.

11

ND124182

HYD TUBE

1шт.

12

ND127572

HYD TUBE

1шт.

14

ND127573

HYD TUBE

1шт.

16

ND127574

PIPE

1шт.

17

ND127575

HYD TUBE

1шт.

18

ND103203

HYD TUBE

1шт.

20

ND139725

HYD CONNECTOR

1шт.

21

ND123634

VALVE BLOCK

Includes ND067924 Solenoid and ND115381 Brake Pressure Switch

1шт.

21

ND067924

SOLENOID

Not Illustrated

2шт.

21

84389510

PRESSURE SWITCH

PRESSURE SWITCH; Brake (Not Illustrated)

1шт.

24

ND062153

HYD CONNECTOR

4шт.

27

ND062173

HYD CONNECTOR

3шт.

29

ND137344

HYD CONNECTOR

1шт.

31

ND139010

HYD CONNECTOR

2шт.

32

ND062135

HYD CONNECTOR

2шт.

33

ND062136

HYD CONNECTOR

1шт.

36

ND062294

TEE

1шт.

37

ND062335

TEE

1шт.

39

ND062367

HYD CONNECTOR

1шт.

42

ND062247

HYD CONNECTOR

1шт.

44

ND062452

PLUG

2шт.

46

ND062391

REDUCER

2шт.

49

ND112940

COUPLING, QUICK, FEM

1шт.

50

ND112941

QUICK MALE COUPLING

1шт.

52

ND062007

CLAMP

8шт.

53

ND062008

HALF-COLLAR

10шт.

54

ND062009

FLANGE

2шт.

56

ND079932

O-RING

4шт.

57

ND079933

O-RING

5шт.

58

ND079934

O-RING

2шт.

59

ND079939

O-RING

2шт.

61

ND062039

SEAL

6шт.

62

ND062033

SLEEVE

2шт.

63

ND062037

SEAL

6шт.

64

ND062046

NUT

6шт.

65

ND062047

NUT

2шт.

66

ND062058

NUT

6шт.

69

ND140231

HOSE

1шт.

71

ND127241

HOSE

1шт.

74

ND061847

HOSE

1шт.

77

ND133284

HOSE

1шт.

78

ND103077

HOSE

1шт.

80

ND137826

HOSE

1шт.

81

ND061509

FLEXIBLE HOSE

1шт.

86

ND139989

HOSE

1шт.

87

ND139990

HOSE

1шт.

88

ND104855

HOSE

1шт.

89

ND104856

HOSE

1шт.

90

ND139986

HOSE

1шт.

92

ND064802

SLEEVE

1шт.

93

ND064797

SLEEVE

3шт.

94

ND064786

CLAMP

1шт.

95

ND064799

CLAMP

1шт.

99

ND064807

CLAMP

1шт.

101

ND073366

WASHER

2шт.

103

ND024231

BOLT

5шт.

104

ND024233

BOLT

2шт.

108

ND021296

BOLT

16шт.

109

ND021184

BOLT

1шт.

112

ND021195

BOLT

4шт.

114

ND024264

BOLT

2шт.

116

ND034059

BOLT

16шт.

117

ND034063

BOLT

4шт.

118

ND034062

BOLT

4шт.

120

ND029248

WASHER

9шт.

121

ND035941

WASHER

4шт.

124

ND106910

STRAP

15шт.

Выбрано товаров: 72
