(35.353.13) - DRUM DRIVE ASSY, FRONT (ACE) (SM SV)

Запчасти Case SV212 (35.353.13) - DRUM DRIVE ASSY, FRONT (ACE) (SM SV) (35) - HYDRAULIC SYSTEMS

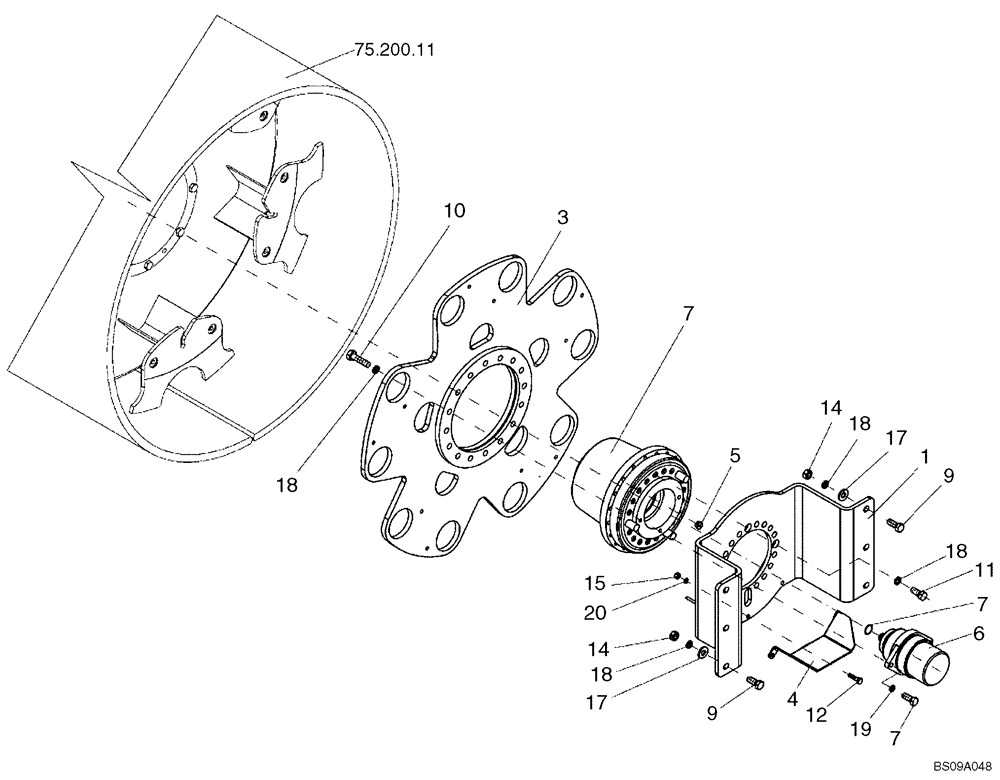

Схема запчастей Case SV212 - (35.353.13) - DRUM DRIVE ASSY, FRONT (ACE) (SM SV) (35) - HYDRAULIC SYSTEMS
17
10
18
15
14
6
7
17
19
11
3
18
5
18
75.200.11
9
12
1
7
7
9
4
18
20
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DRUM DRIVE, FRONT (ND136815) (GROUP 36) (ACE)

1шт.

1

ND136812

BRACKET

1шт.

3

ND136807

CARRIER

1шт.

4

ND136811

COVER

1шт.

5

ND098400

PLUG

1шт.

6

ND090942

HYDRAULIC MOTOR

, Serial Range: -DDD003016

1шт.

6

ND105202

HYDRAULIC MOTOR

, Start Serial: DDD003017

1шт.

7

ND090946

REDUCER

1шт.

9

ND021242

BOLT,Hex, 99mm

6шт.

10

ND021243

BOLT

16шт.

11

ND021343

BOLT

16шт.

12

ND021208

BOLT

3шт.

14

ND021853

NUT

6шт.

15

ND021850

NUT

3шт.

17

ND029270

WASHER

6шт.

18

ND035944

WASHER

Spring

38шт.

19

ND035943

WASHER

2шт.

20

ND035942

WASHER

3шт.
