(35.353.10[01]) - DRUM DRIVE ASSY, FRONT

Запчасти Case SV212 (35.353.10[01]) - DRUM DRIVE ASSY, FRONT (35) - HYDRAULIC SYSTEMS

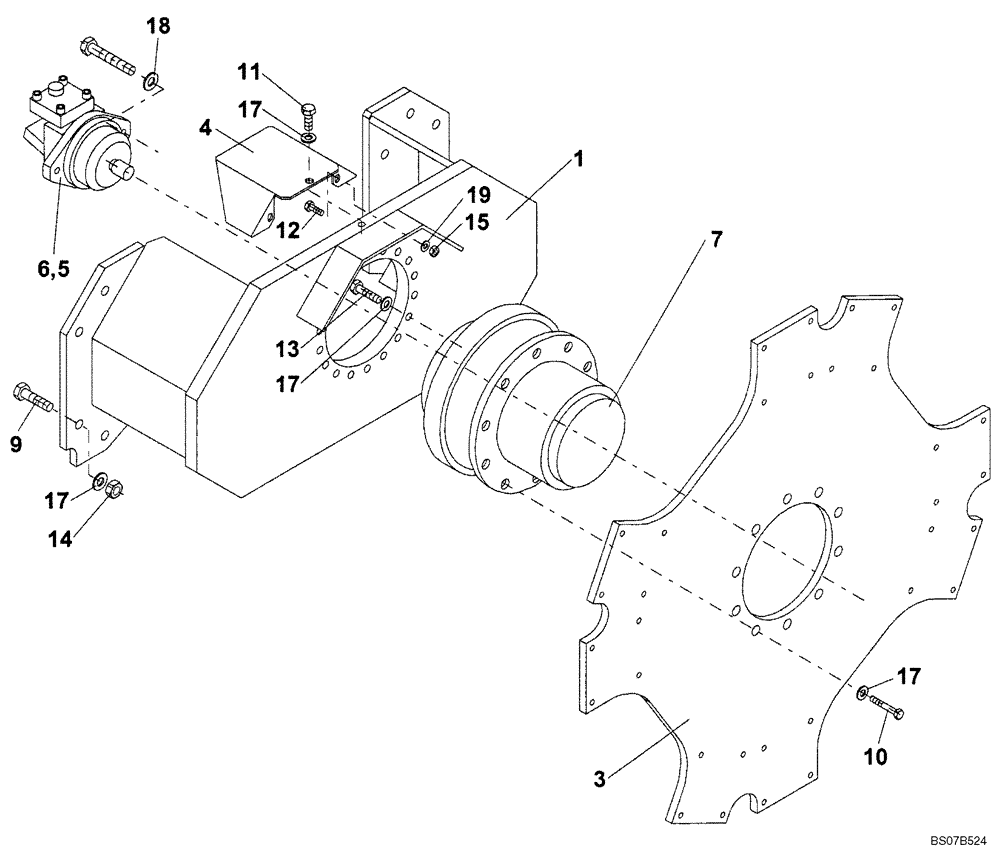

Схема запчастей Case SV212 - (35.353.10[01]) - DRUM DRIVE ASSY, FRONT (35) - HYDRAULIC SYSTEMS
9
10
17
13
19
15
3
12
1
14
11
17
6
17
7
5
17
4
18
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DRUM DRIVE, FRONT (ND103097) (GROUP 30)

1шт.

1

ND103119

SUPPORT

1шт.

3

ND012092

CARRIER

1шт.

4

ND018634

COVER

1шт.

5

ND098400

PLUG

1шт.

6

ND090942

HYDRAULIC MOTOR

1шт.

7

ND090946

REDUCER

1шт.

9

ND021243

BOLT

M20 x 70

12шт.

10

ND021344

BOLT

M20 x 50

16шт.

11

ND021328

BOLT

M16 x 25

1шт.

12

ND021211

BOLT

M12 x 60

2шт.

13

ND021241

BOLT

M20 x 60

16шт.

14

ND021853

NUT

M20

12шт.

15

ND021850

NUT

M12

2шт.

17

ND035944

WASHER

ID 20

44шт.

18

ND035943

WASHER

ID 16

2шт.

19

ND035942

WASHER

ID 12

2шт.
