(35.310.03) - GEARBOX COOLING CIRCUIT (ACE)

Запчасти Case SV212 (35.310.03) - GEARBOX COOLING CIRCUIT (ACE) (35) - HYDRAULIC SYSTEMS

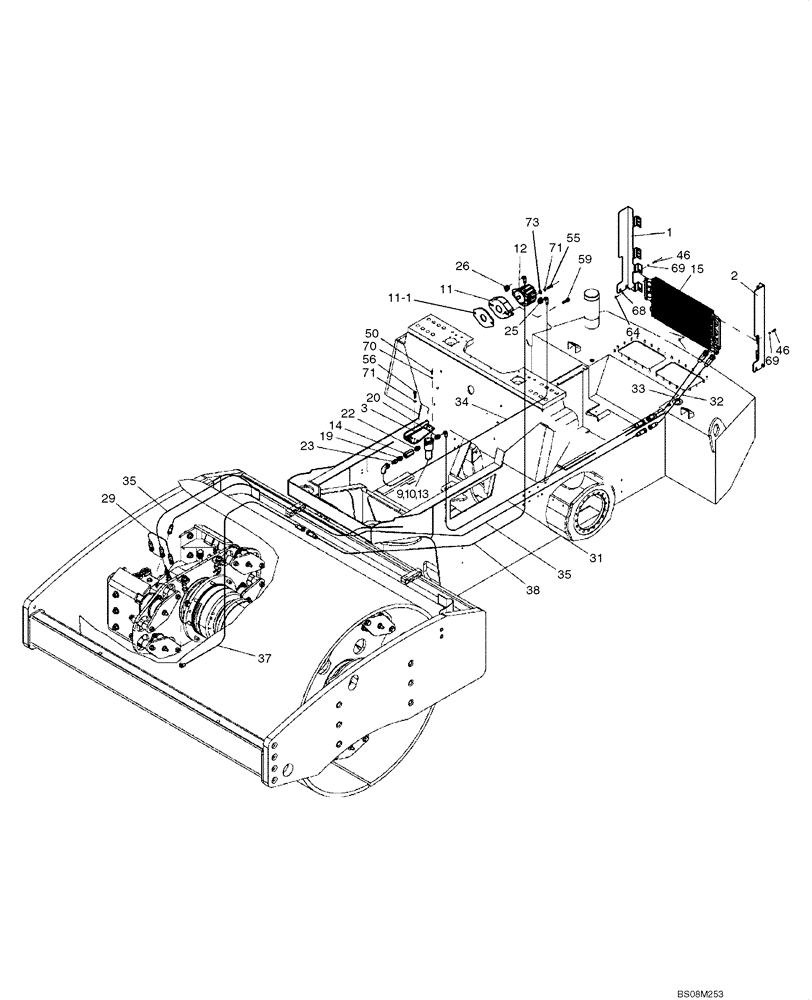

Схема запчастей Case SV212 - (35.310.03) - GEARBOX COOLING CIRCUIT (ACE) (35) - HYDRAULIC SYSTEMS
26
69
35
56
71
69
55
68
34
12
59
31
23
25
64
70
11
33
9
37
20
46
71
46
11-1
22
1
50
32
73
14
29
35
15
13
38
2
19
3
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

GEARBOX COOLING CIRCUIT (ND134858) (GROUP 687) (ACE)

1шт.

1

ND136822

BRACKET

RH; Replaces ND134870 Holder RH

1шт.

2

ND136821

BRACKET

LH; Replaces ND134869 Holder LH

1шт.

3

ND134883

HOLDER

1шт.

9

ND133520

ELEMENT

1шт.

10

ND133521

INDICATOR

1шт.

11

ND134035

DRIVE UNIT

Drive

1шт.

11-1

ND144915

GASKET

2шт.

12

ND134036

PUMP

1шт.

13

ND133522

FILTER HEAD

1шт.

14

ND067812

CHECK VALVE

1шт.

15

ND133996

COOLER

1шт.

19

ND062140

HYD CONNECTOR

1шт.

20

ND062135

HYD CONNECTOR

1шт.

22

ND133881

COUPLING

1шт.

23

ND062391

REDUCER

1шт.

25

ND062506

FLANGE

Replaces ND062399 Flange Used On Some Models

1шт.

26

ND062400

FLANGE

1шт.

29

ND129741

HOSE

1шт.

31

ND134605

HOSE

1шт.

32

ND129743

HOSE

1шт.

33

ND134606

HOSE

1шт.

34

ND134609

HOSE

1шт.

35

ND134608

HOSE

1шт.

37

ND129783

HOSE

1шт.

38

ND134607

HOSE

1шт.

46

ND021288

BOLT

4шт.

50

ND134381

BOLT

4шт.

55

ND024259

BOLT

2шт.

56

ND021303

BOLT

6шт.

59

ND129833

BOLT

2шт.

64

ND021847

NUT

4шт.

68

ND118926

WASHER

Sring

4шт.

69

ND029248

WASHER

8шт.

70

ND035940

SPRING WASHER

Spring

4шт.

71

ND035941

WASHER

6шт.

73

ND029266

WASHER

2шт.

41

ND064841

SLEEVE

Not Shown

2шт.

44

ND064822

COVER

Not Shown

2шт.

46

ND062499

CLAMP

Not Shown

1шт.

52

ND021186

BOLT

Not Shown

1шт.

53

ND021188

BOLT

Not Shown

1шт.
