(90.160.01) - COVER, CONTROL PANEL (GROUP 183) (ND011314)

Запчасти Case SV212 (90.160.01) - COVER, CONTROL PANEL (GROUP 183) (ND011314) (90) - PLATFORM, CAB, BODYWORK AND DECALS

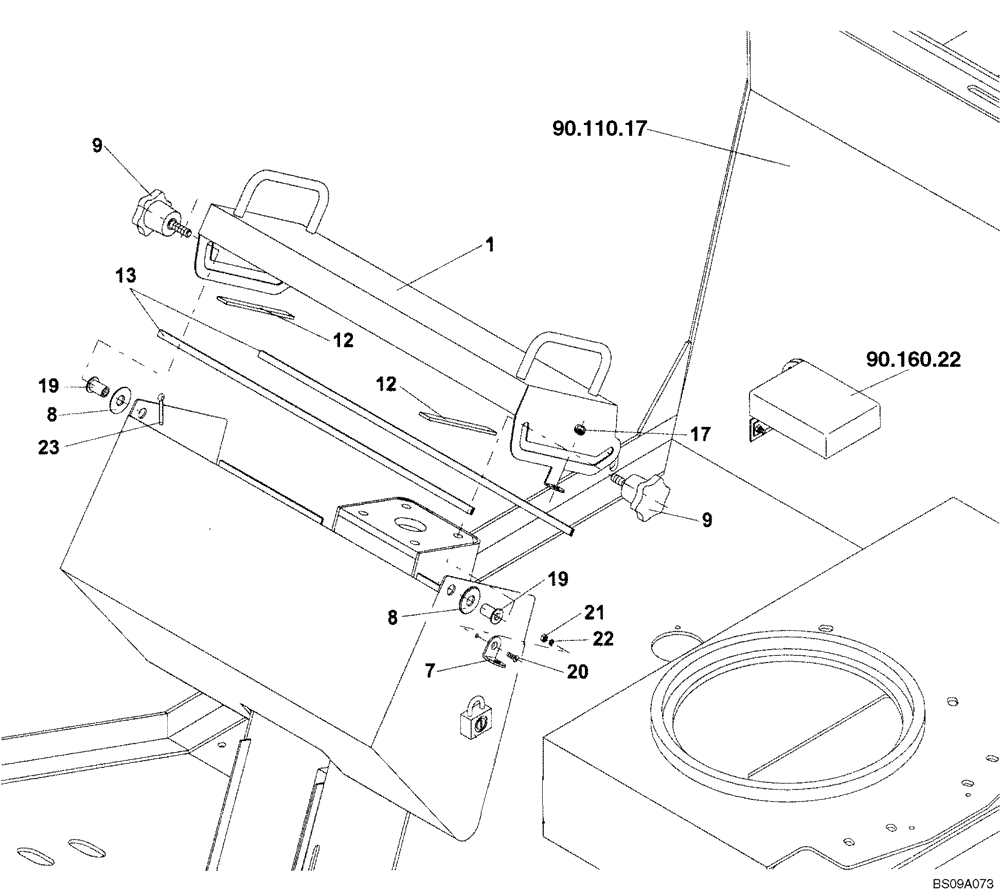

Схема запчастей Case SV212 - (90.160.01) - COVER, CONTROL PANEL (GROUP 183) (ND011314) (90) - PLATFORM, CAB, BODYWORK AND DECALS
19
9
12
8
8
21
12
17
20
22
23
9
1
19
90.110.17
90.150.22
13
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

COVER, CONTROL PANEL (ND011314) (GROUP 183)

1шт.

1

ND032312

COVER

1шт.

7

ND098288

EYE

1шт.

8

ND050686

WASHER

2шт.

9

ND098289

BOLT

2шт.

12

ND100028

STRAP

1шт.

13

ND100029

TAPE

1шт.

17

ND079509

GROMMET

9 x 2

1шт.

19

ND069934

RIVET

M8

2шт.

20

ND024362

SCREW

M4 x 8

1шт.

21

ND026413

NUT

M4

1шт.

22

ND029306

WASHER

ID 4,1

1шт.

23

ND029373

COTTER PIN

2шт.
