(75.200.03[03]) - DRUM, SMOOTH VIBRATORY (ACE) - ASN NANTC2081

Запчасти Case SV212 (75.200.03[03]) - DRUM, SMOOTH VIBRATORY (ACE) - ASN NANTC2081 (75) - SOIL PREPARATION

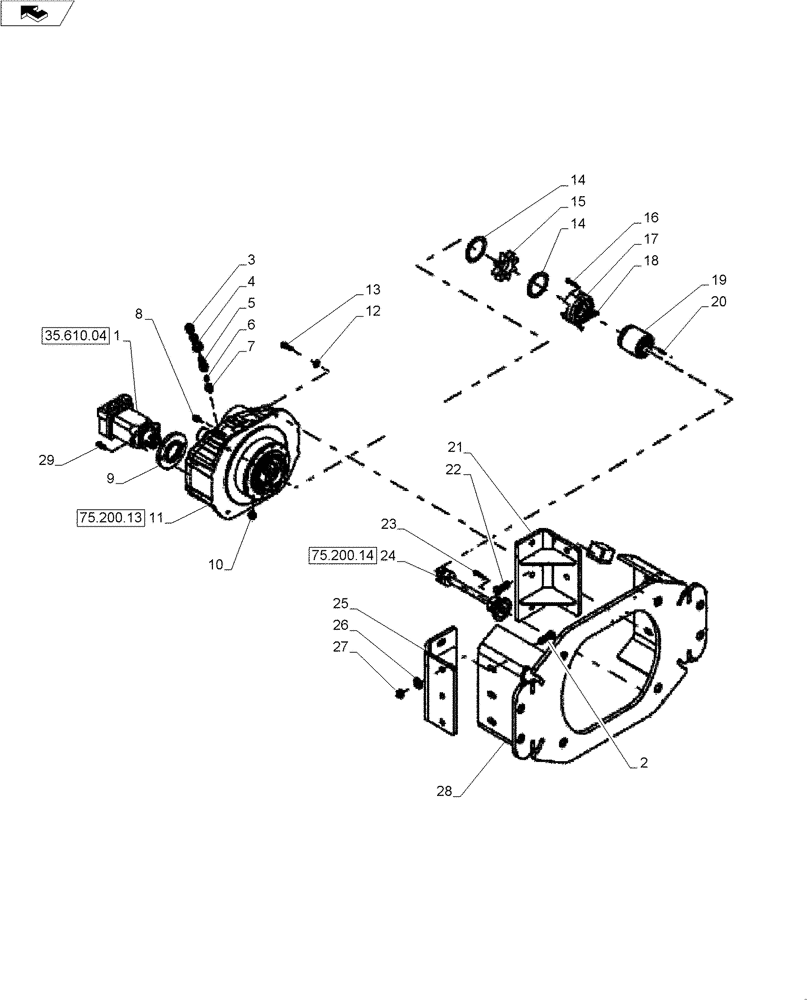

Схема запчастей Case SV212 - (75.200.03[03]) - DRUM, SMOOTH VIBRATORY (ACE) - ASN NANTC2081 (75) - SOIL PREPARATION
35.610.04
3
14
11
5
2
28
14
24
20
13
23
19
21
9
8
4
25
29
6
27
16
7
10
12
17
18
15
26
1
22
75.200.13
75.200.14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

Motor, Hyd.; See Figure 35.910.04

1шт.

2

ND062420

PLUG

2шт.

3

ND062446

REDUCER FITTING

2шт.

4

ND062367

HYD CONNECTOR

1шт.

5

ND062394

HYD CONNECTOR

1шт.

6

ND138910

ORIFICE

1шт.

7

ND123603

HYD CONNECTOR

1шт.

8

ND062220

HYD CONNECTOR

1шт.

9

ND141902

FLANGE

1шт.

10

ND062110

HYD CONNECTOR

1шт.

11

ND122473

GEARBOX

1шт.

12

ND122456

WASHER

4шт.

13

ND148195

BOLT

4шт.

14

ND148568

RING

2шт.

15

ND148110

CLUTCH

1шт.

16

ND107945

BOLT

4шт.

17

ND122468

COUPLING

1шт.

18

ND122273

PIN

5шт.

19

ND148287

PIPE

1шт.

20

ND032878

PIN

1шт.

21

ND123607

BRACKET

1шт.

22

ND123238

BOLT

6шт.

23

ND021175

BOLT

6шт.

24

84411386

SHAFT

1шт.

25

ND123606

BRACKET

1шт.

26

ND029270

WASHER

52шт.

27

ND021853

NUT

20шт.

28

ND123596

BRACKET

1шт.

29

ND034158

BOLT

2шт.
