(75.200.01[03]) - DRUM, SMOOTH VIBRATORY - ASN DDD003016

Запчасти Case SV212 (75.200.01[03]) - DRUM, SMOOTH VIBRATORY - ASN DDD003016 (75) - SOIL PREPARATION

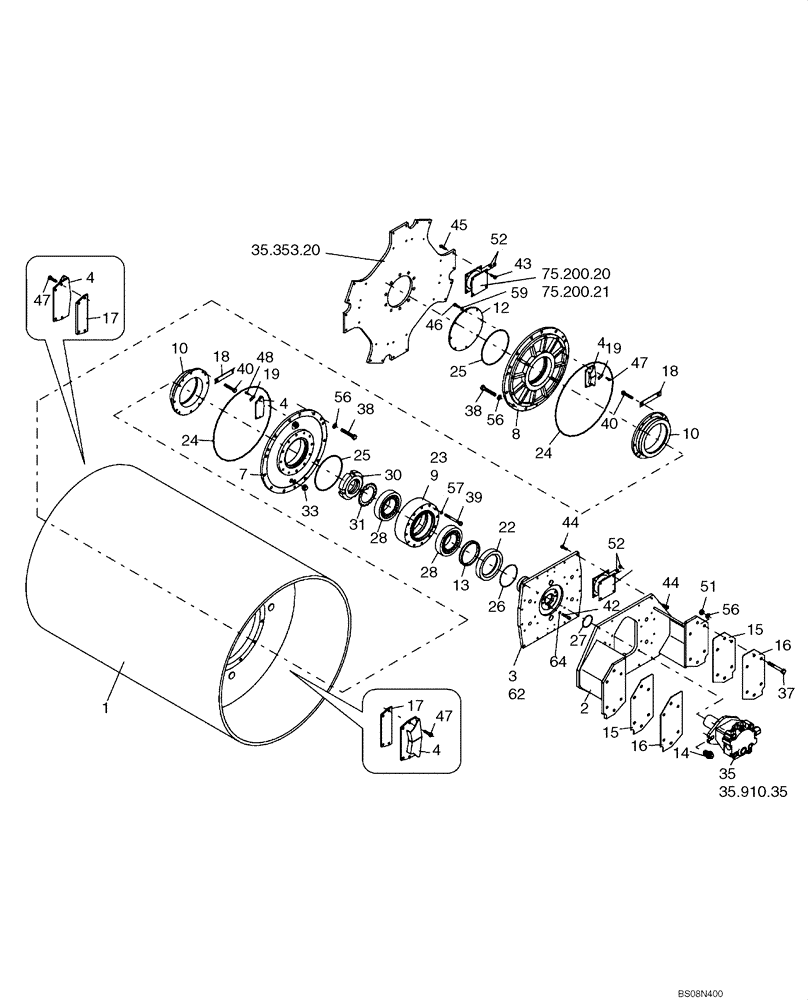

Схема запчастей Case SV212 - (75.200.01[03]) - DRUM, SMOOTH VIBRATORY - ASN DDD003016 (75) - SOIL PREPARATION
52
1
44
9
39
13
17
25
17
2
48
47
18
10
56
52
16
19
10
43
18
15
24
38
35.910.35
42
8
4
37
22
35
4
7
47
25
40
12
33
27
23
31
3
26
44
19
15
28
4
40
56
56
16
14
24
28
46
47
51
59
4
62
64
30
38
45
75.200.21
35.353.20
75.200.20
57
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

DRUM, SMOOTH VIBRATORY (ND142126) (GROUP 6)

1шт.

1

ND011744

DRUM

1шт.

2

ND103118

SUPPORT

1шт.

3

ND119054

PLATE

Damper; Replaces ND122228 Damper Plate Used On Some Models

1шт.

4

ND030914

OILER

Slinger

4шт.

7

ND011710

COVER

LH

1шт.

8

ND011785

COVER

RH

1шт.

9

ND018184

HUB

1шт.

10

ND024347

FLANGE

Cover Inner

2шт.

12

ND031193

COVER

1шт.

13

ND029017

RING

1шт.

14

ND118093

BOLT

Replaces ND119917 Bolt Used On Some Models

2шт.

15

ND052831

SPACER

2шт.

16

ND052829

SPACER

2шт.

17

ND031828

PLATE

2шт.

18

ND042357

WASHER

8шт.

19

ND052827

WASHER

8шт.

22

ND079060

OIL SEAL

1шт.

23

ND068985

RING

1шт.

24

ND108238

O-RING

2шт.

25

ND108239

O-RING

2шт.

26

ND108235

O-RING

1шт.

27

ND108233

O-RING

1шт.

28

ND069049

BALL BEARING,130mm ID x 180mm OD x 32mm W

2шт.

30

ND069123

NUT

1шт.

31

ND069141

WASHER

1шт.

33

ND065651

PLUG

4шт.

35

ND142147

MOTOR-PUMP

Hydraulic; For Service Breakdown See Figure 35.910.35

1шт.

37

ND021246

BOLT

12шт.

38

ND021243

BOLT

24шт.

39

ND021236

BOLT

12шт.

40

ND021333

BOLT

16шт.

42

ND024285

BOLT

3шт.

43

84373437

BOLT

32шт.

44

ND021313

BOLT

48шт.

45

ND021312

BOLT

32шт.

46

ND021309

BOLT,M12 x 25

8шт.

47

ND021295

BOLT

8шт.

48

ND021293

BOLT

8шт.

51

ND021853

NUT

12шт.

52

ND034086

NUT

112шт.

56

ND035944

WASHER

Spring

36шт.

57

ND035943

WASHER

12шт.

59

ND035942

WASHER

8шт.

62

ND107208

BLEEDER

1шт.

64

ND073356

PACKING RING

3шт.
