(55.640.03) - BRACKET ASSY, GPS (ACE)

Запчасти Case SV212 (55.640.03) - BRACKET ASSY, GPS (ACE) (55) - ELECTRICAL SYSTEMS

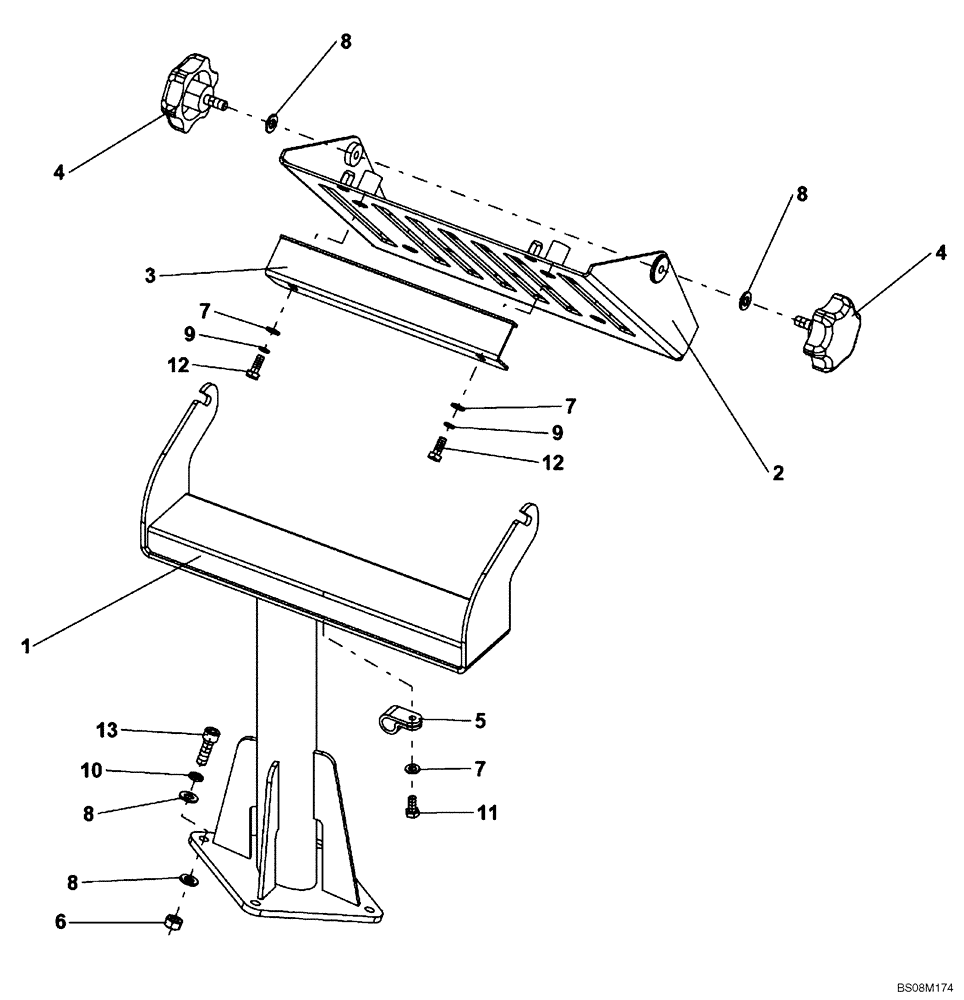

Схема запчастей Case SV212 - (55.640.03) - BRACKET ASSY, GPS (ACE) (55) - ELECTRICAL SYSTEMS
9
9
8
8
12
11
7
12
4
1
10
7
3
8
8
4
5
7
6
13
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

BRACKET ASSY, GPS (ND142364) (GROUP 434-1) (ACE)

1шт.

1

ND142359

BRACKET

1шт.

2

ND142365

BRACKET

1шт.

3

ND142343

PROTECTION PLATE

1шт.

4

ND140176

FASTENER

2шт.

5

ND063144

CLAMP

1шт.

6

ND021848

NUT

4шт.

7

ND029248

WASHER

3шт.

8

ND029249

WASHER

10шт.

9

ND029309

SPRING WASHER

Spring

2шт.

10

ND029310

WASHER

Spring

4шт.

11

ND110232

BOLT

1шт.

12

ND021288

BOLT

2шт.

13

ND024245

BOLT

4шт.
