(55.100.05) - WIRING INSTALLATION (ACE)

Запчасти Case SV212 (55.100.05) - WIRING INSTALLATION (ACE) (55) - ELECTRICAL SYSTEMS

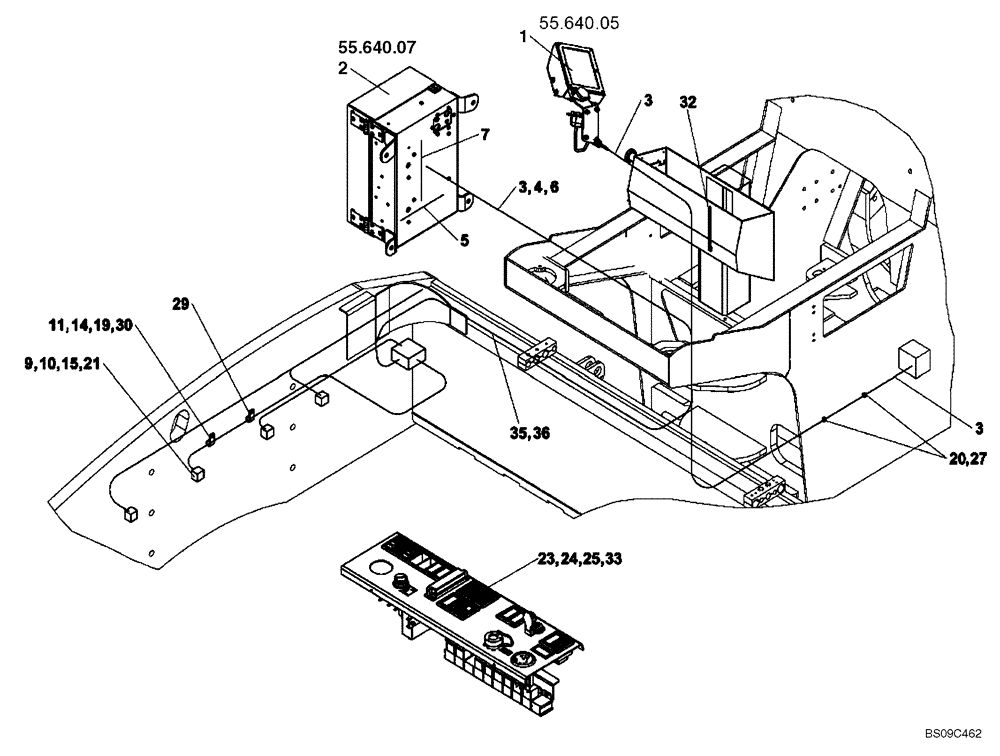

Схема запчастей Case SV212 - (55.100.05) - WIRING INSTALLATION (ACE) (55) - ELECTRICAL SYSTEMS
30
20
4
55.640.07
11
24
36
35
32
2
55.100.24(01)
14
15
9
21
7
6
23
19
27
3
3
1
5
10
25
3
33
29
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

ELECTRICAL INSTAL (ND144892) (GROUP 436)

1шт.

1

NSS

NOT SOLD SEPARAT

DISPLAY MOUNTING, See Figure 55.640.05 For Service Breakdown

1шт.

2

NSS

NOT SOLD SEPARAT

DISTRIBUTOR, See Figure 55.640.07 For Service Breakdown

1шт.

3

ND148268

HARNESS

1шт.

4

ND148272

HARNESS

1шт.

5

ND148273

HARNESS

1шт.

6

ND148274

HARNESS

1шт.

7

ND148275

HARNESS

1шт.

9

ND137999

BOLT

BOLT

2шт.

10

ND128435

SENDER UNIT

2шт.

11

ND021288

BOLT

5шт.

14

ND021847

NUT

5шт.

15

ND034087

NUT

2шт.

19

ND029248

WASHER

7шт.

20

ND029249

WASHER

4шт.

21

ND035940

SPRING WASHER

SPRING

2шт.

23

ND065398

INDICATOR LIGHT

1шт.

24

ND117687

TYPE PLATE

1шт.

25

ND065422

SWITCH

SWITCH

1шт.

27

ND021188

BOLT

2шт.

29

ND063143

CLAMP

2шт.

30

ND063144

CLAMP

3шт.

32

ND078446

SECURING STRAP

25шт.

33

ND133093

DECAL

1шт.

35

ND108482

PROTECTOR

COVER, PROTECTIVE

2шт.

36

ND136216

PROTECTOR

COVER, PROTECTIVE

2шт.
