(50.100.01[02]) - HEATER INSTALLATION - ASN NANTC2082

Запчасти Case SV212 (50.100.01[02]) - HEATER INSTALLATION - ASN NANTC2082 (50) - CAB CLIMATE CONTROL

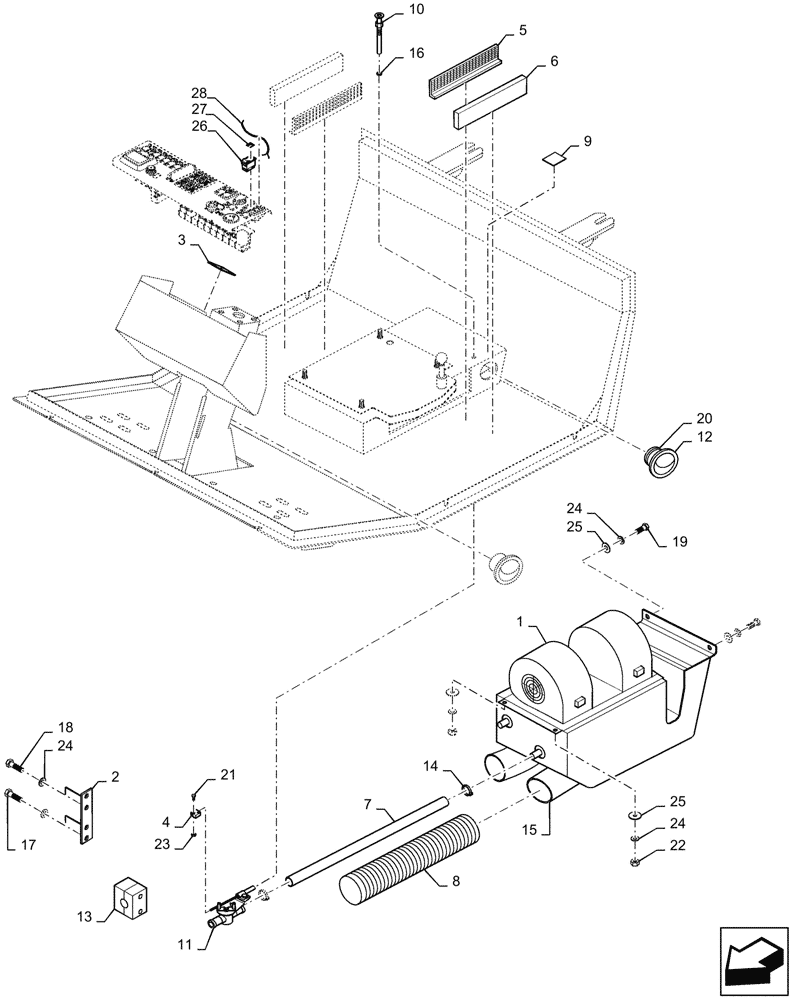

Схема запчастей Case SV212 - (50.100.01[02]) - HEATER INSTALLATION - ASN NANTC2082 (50) - CAB CLIMATE CONTROL
25
26
18
7
10
15
5
21
1
2
28
23
24
6
20
4
3
25
14
13
16
24
17
9
12
24
19
27
11
22
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84577247

HEATER

1шт.

2

ND054228

SUPPORT

1шт.

3

84425728

DRAWING

1шт.

4

ND053448

CLAMP

1шт.

5

ND031723

GRILLE

2шт.

6

ND076166

AIR FILTER

2шт.

7

ND076168

HOSE

1шт.

8

ND075848

HOSE

2шт.

9

ND081822

DECAL

1шт.

10

ND090785

FLEXIBLE CONTROL

1шт.

11

ND090033

DRAINCOCK/TAP SUPPLY

1шт.

12

ND089999

RING

4шт.

13

ND064809

CLAMP

1шт.

14

ND069479

CLAMP

4шт.

15

ND078445

SECURING STRAP

1шт.

16

ND079515

GROMMET

1шт.

17

ND024234

BOLT

2шт.

18

ND021287

BOLT,M8 x 16

2шт.

19

ND021289

BOLT

2шт.

20

ND145520

SCREW

6шт.

21

ND024109

BOLT

1шт.

22

ND021847

NUT

2шт.

23

ND026413

NUT

1шт.

24

ND029309

SPRING WASHER

8шт.

25

ND029290

WASHER

4шт.

26

ND065303

ROCKER SWITCH

1шт.

27

ND065356

LENS

1шт.

28

47367030

WIRE HARNESS

, Serial Range: -NFNTC3767

1шт.

28

47921693

WIRE HARNESS

, Start Serial: NFNTC3768

1шт.
