(39.100.21[01]) - ARTICULATION JOINT - BTW DDD001112 - 1115

Запчасти Case SV212 (39.100.21[01]) - ARTICULATION JOINT - BTW DDD001112 - 1115 (39) - FRAMES AND BALLASTING

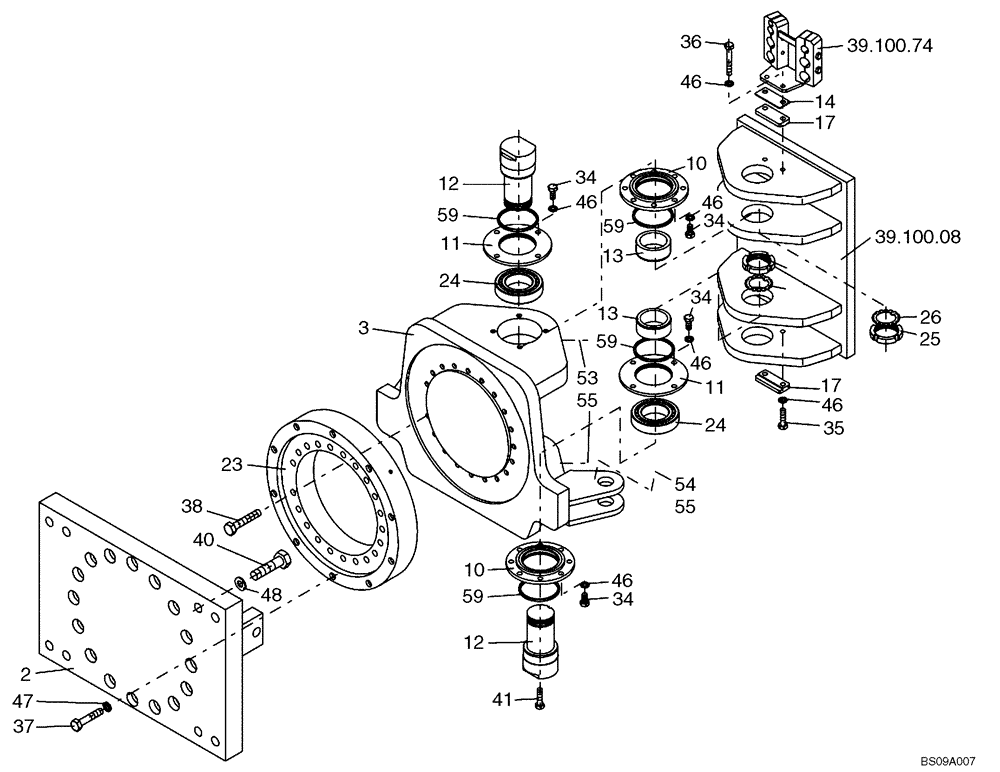

Схема запчастей Case SV212 - (39.100.21[01]) - ARTICULATION JOINT - BTW DDD001112 - 1115 (39) - FRAMES AND BALLASTING
12
46
24
11
46
46
34
36
10
46
37
12
17
47
26
14
55
11
35
59
34
3
55
46
13
34
59
39.100.08
39.100.74
17
34
10
46
59
48
53
38
54
59
13
41
24
23
40
25
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

ARTICULATION JOINT (ND126671) (GROUP 63)

1шт.

2

ND126670

PLATE

Frame

1шт.

3

ND126669

HUB

II.

1шт.

10

ND030604

FLANGE

Lower Cover

2шт.

11

ND128420

COVER

Top

2шт.

12

ND126754

PIN

Knuckle

2шт.

13

ND052237

BUSHING

2шт.

14

ND128429

WASHER

1шт.

17

ND052231

COVER PLATE

2шт.

23

ND124214

BEARING

1шт.

24

ND068998

BALL BEARING

2шт.

25

ND069116

NUT

2шт.

26

ND069134

COVER PLATE

2шт.

34

ND021309

BOLT,M12 x 25

24шт.

35

ND021310

BOLT

2шт.

36

ND021312

BOLT

2шт.

37

ND124217

BOLT

23шт.

38

ND124216

BOLT

24шт.

40

ND021264

BOLT

8шт.

41

ND021342

BOLT

1шт.

46

ND035942

WASHER

28шт.

47

ND118927

WASHER

23шт.

48

ND035946

SPRING WASHER

8шт.

53

ND070130

LUBE NIPPLE

2шт.

54

ND070133

LUBE NIPPLE,M10 x 1

6шт.

55

ND064758

PLUG

Cap

8шт.

59

ND079313

RING

Scraper

4шт.
