(39.100.17) - STEPS, PLATFORM ACCESS RH (SMOOTH DRUM) (ACE)

Запчасти Case SV212 (39.100.17) - STEPS, PLATFORM ACCESS RH (SMOOTH DRUM) (ACE) (39) - FRAMES AND BALLASTING

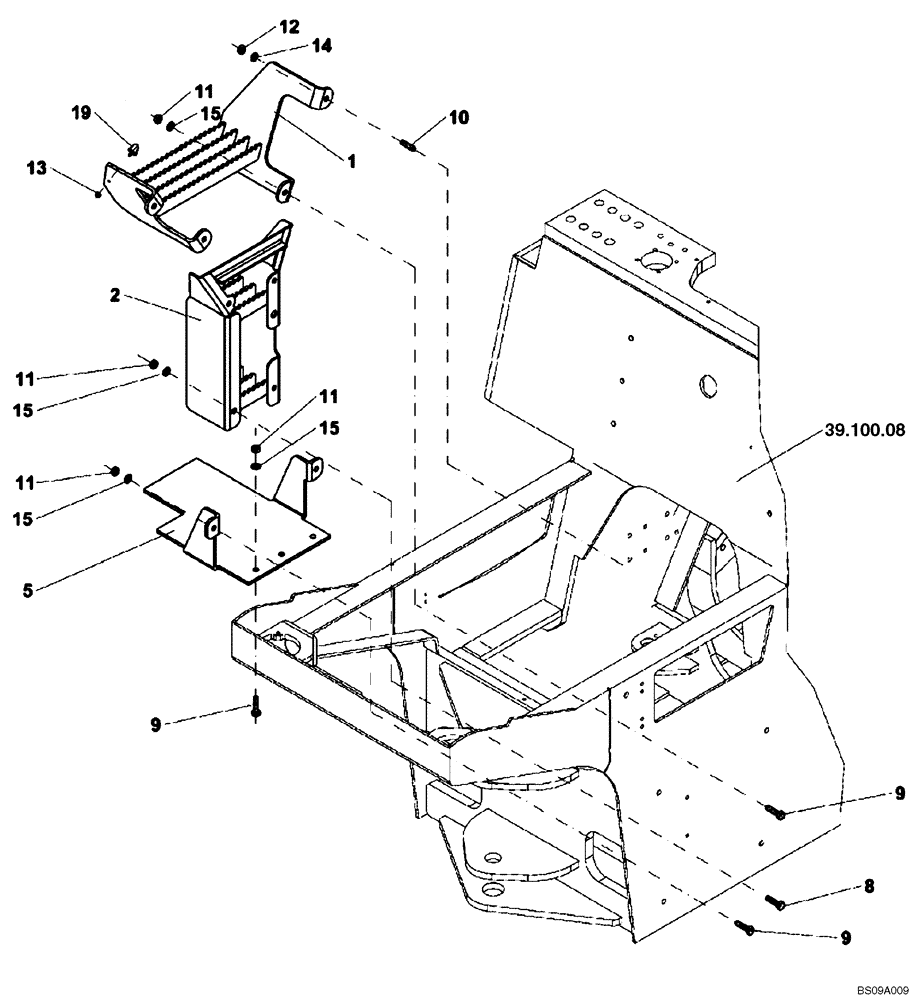

Схема запчастей Case SV212 - (39.100.17) - STEPS, PLATFORM ACCESS RH (SMOOTH DRUM) (ACE) (39) - FRAMES AND BALLASTING
12
8
13
11
9
11
14
15
15
11
15
39.100.08
1
2
9
5
10
11
15
19
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

STEPS, PLATFORM ACCESS RH (ND134853) (GROUP 465) (ACE)

1шт.

1

ND134865

STEP

1шт.

2

ND134864

STEP

1шт.

5

ND134852

COVER PLATE

1шт.

8

ND021309

BOLT,M12 x 25

4шт.

9

ND021311

BOLT

7шт.

10

ND142808

BOLT

6шт.

11

ND034086

NUT

11шт.

12

ND034088

NUT

6шт.

13

ND026461

NUT

1шт.

14

ND035826

WASHER

6шт.

15

ND122456

WASHER

11шт.

19

ND079227

RUBBER BUMPER

1шт.
