(35.910.09[02]) - LINES, VIBRATORY DRUM (ACE) - ASN DDD003016

Запчасти Case SV212 (35.910.09[02]) - LINES, VIBRATORY DRUM (ACE) - ASN DDD003016 (35) - HYDRAULIC SYSTEMS

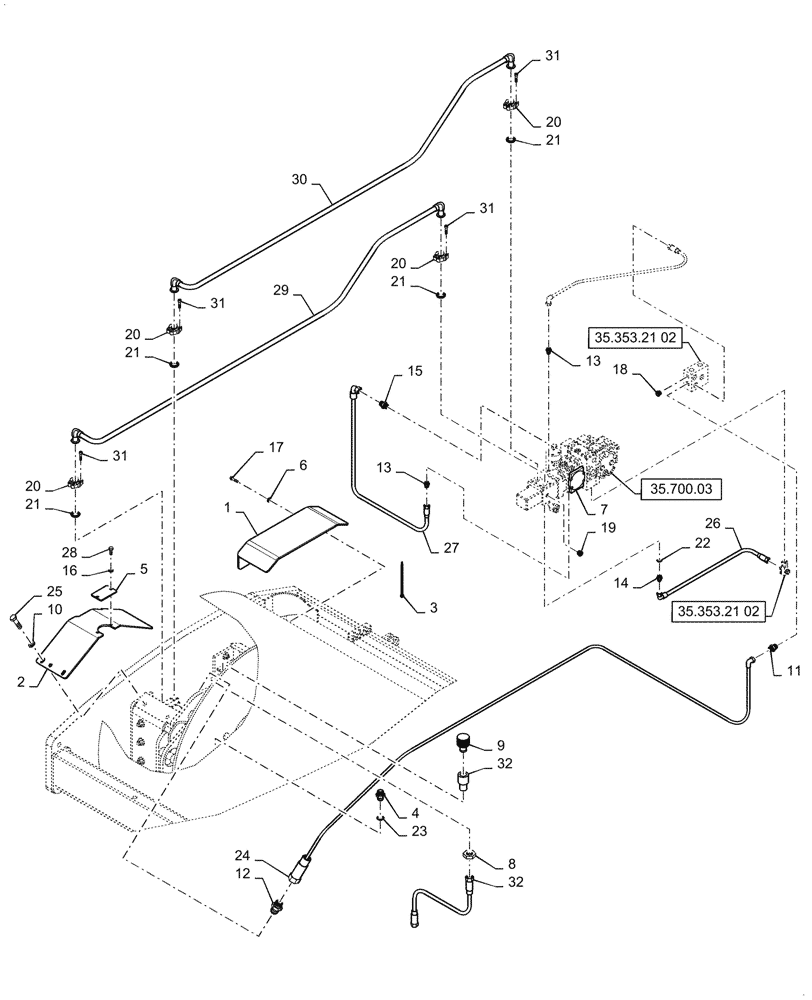

Схема запчастей Case SV212 - (35.910.09[02]) - LINES, VIBRATORY DRUM (ACE) - ASN DDD003016 (35) - HYDRAULIC SYSTEMS
35.700.03
19
14
31
30
21
9
13
29
23
13
27
20
8
3
5
28
22
11
31
20
1
31
12
21
10
31
18
25
20
24
6
15
32
17
21
7
4
32
2
16
21
26
20
35.353.21 02
35.353.21 02
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

LINES, DRUM VIBRATOR (ND142132) (GROUP 325) (ACE)

1шт.

1

ND148266

PROTECTION PLATE

Rear

1шт.

2

ND148569

SHIELD

Front

1шт.

3

ND106910

STRAP

Tie

10шт.

4

ND148264

FITTING

1шт.

5

ND134906

COVER

1шт.

6

ND118927

WASHER

4шт.

7

ND124039

COVER

2шт.

8

ND026475

NUT

1шт.

9

ND122458

FILTER

Breather

1шт.

10

ND029267

WASHER

4шт.

11

ND062109

HYD CONNECTOR

1шт.

12

ND062181

HYD CONNECTOR

1шт.

13

ND062126

FITTING

Hydraulic

2шт.

14

ND126344

HYD CONNECTOR

1шт.

15

ND062135

HYD CONNECTOR

1шт.

16

ND035940

SPRING WASHER

2шт.

17

ND024286

BOLT

4шт.

18

ND062378

PLUG

1шт.

19

ND062441

PLUG

1шт.

20

ND062008

HALF-COLLAR

8шт.

21

ND079933

O-RING

4шт.

22

ND121092

RING

1шт.

23

ND073398

PACKING RING

1шт.

24

ND134604

HOSE

1шт.

25

ND021310

BOLT

4шт.

26

ND061771

HOSE

1шт.

27

ND061234

HOSE

2шт.

28

ND021293

BOLT

2шт.

29

ND130314

HOSE

1шт.

30

ND134561

HOSE

1шт.

31

ND024260

BOLT

16шт.

32

ND148223

HOSE

1шт.
