(35.910.09[01]) - LINES, VIBRATORY DRUM (ACE) - BSN DDD003017

Запчасти Case SV212 (35.910.09[01]) - LINES, VIBRATORY DRUM (ACE) - BSN DDD003017 (35) - HYDRAULIC SYSTEMS

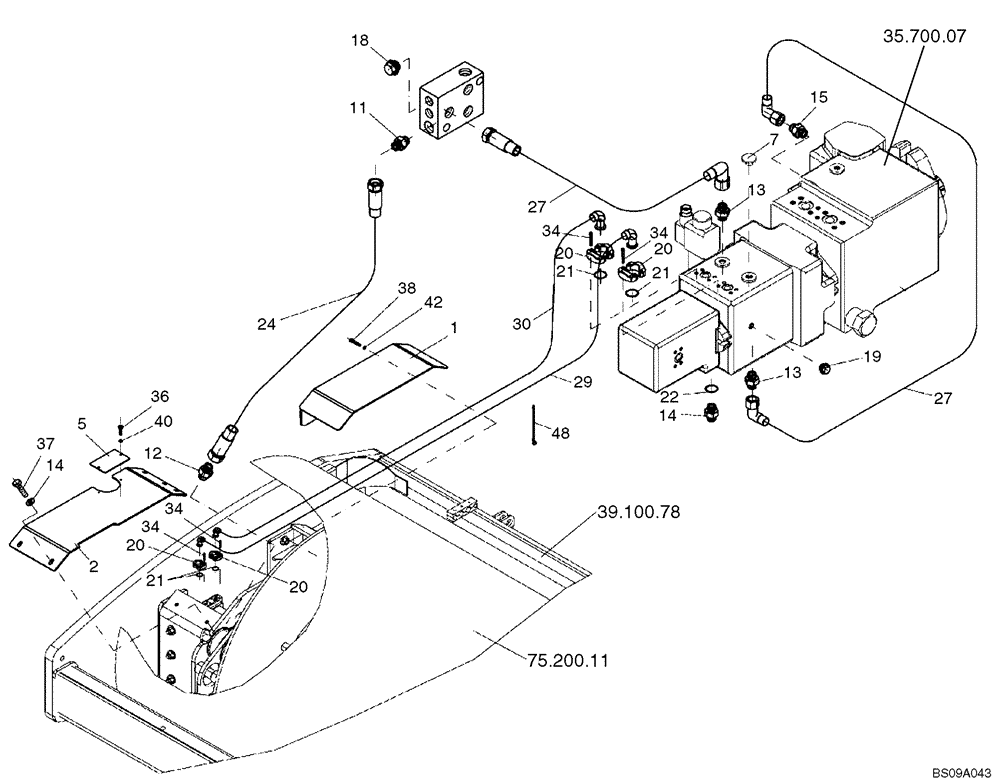

Схема запчастей Case SV212 - (35.910.09[01]) - LINES, VIBRATORY DRUM (ACE) - BSN DDD003017 (35) - HYDRAULIC SYSTEMS
24
27
21
19
29
42
37
7
48
20
40
35.700.07
39.100.78
75.200.11
20
20
36
22
34
21
21
34
2
27
13
38
14
34
20
18
13
15
5
34
12
30
1
11
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

LINES, VIBRATORY DRUM (ND134857) (GROUP 325) (ACE)

1шт.

1

ND148266

PROTECTION PLATE

Rear

1шт.

2

ND148569

SHIELD

Front

1шт.

5

ND134906

COVER

1шт.

7

ND124039

COVER

2шт.

11

ND062109

HYD CONNECTOR

1шт.

12

ND062181

HYD CONNECTOR

1шт.

13

ND062126

FITTING

2шт.

14

ND126344

HYD CONNECTOR

1шт.

15

ND062135

HYD CONNECTOR

1шт.

18

ND062378

PLUG

1шт.

19

ND062441

PLUG

1шт.

20

ND062008

HALF-COLLAR

8шт.

21

ND079933

O-RING

4шт.

22

ND121092

RING

1шт.

24

ND134604

HOSE

1шт.

27

ND061234

HOSE

2шт.

29

ND130314

HOSE

1шт.

30

ND134561

HOSE

1шт.

34

ND024260

BOLT

16шт.

36

ND021293

BOLT

2шт.

37

ND021310

BOLT

4шт.

38

ND024286

BOLT

4шт.

40

ND035940

SPRING WASHER

2шт.

41

ND029267

WASHER

4шт.

42

ND118927

WASHER

4шт.

48

ND106910

STRAP

10шт.
