(35.910.07) - LINES, VIBRATORY, PAD FOOT - NARROW VERSION - BSN NDNTC3516

Запчасти Case SV212 (35.910.07) - LINES, VIBRATORY, PAD FOOT - NARROW VERSION - BSN NDNTC3516 (35) - HYDRAULIC SYSTEMS

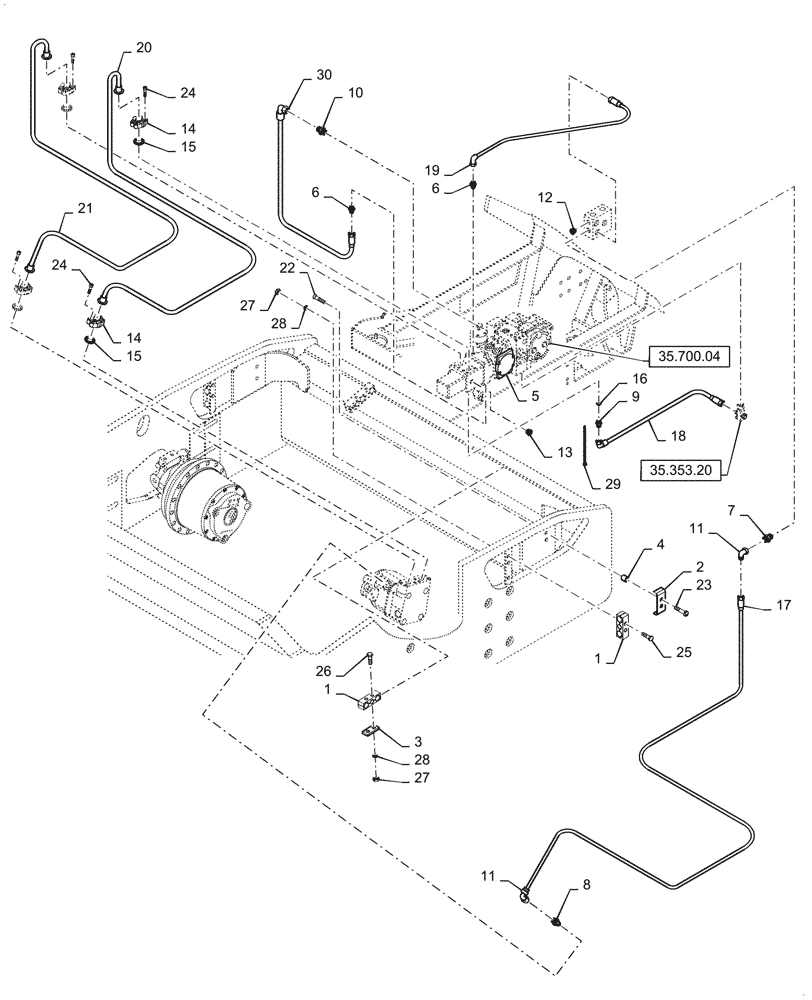

Схема запчастей Case SV212 - (35.910.07) - LINES, VIBRATORY, PAD FOOT - NARROW VERSION - BSN NDNTC3516 (35) - HYDRAULIC SYSTEMS
35.353.20
15
4
3
5
25
6
22
1
23
29
28
18
1
21
6
20
11
11
14
16
13
7
28
27
27
26
24
14
24
9
30
17
15
19
12
8
10
35.700.04
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84420282

CLAMP

2шт.

2

84420275

HOLDER

, Serial Range: -NBNTC3032

1шт.

2

84588813

HOLDER

, Start Serial: NBNTC3033

1шт.

3

84420276

SPACER

1шт.

4

84420161

SPACER

2шт.

5

ND124040

COVER

2шт.

6

ND062126

FITTING

2шт.

7

ND062109

HYD CONNECTOR

1шт.

8

ND062181

HYD CONNECTOR

1шт.

9

ND126344

HYD CONNECTOR

1шт.

10

ND062135

HYD CONNECTOR

1шт.

11

ND062367

HYD CONNECTOR

2шт.

12

ND062378

PLUG

2шт.

13

ND062441

PLUG

1шт.

14

ND062008

HALF-COLLAR

8шт.

15

ND079933

O-RING

4шт.

16

ND121092

RING

1шт.

17

84420279

HYDRAULIC HOSE

1шт.

18

ND061771

HOSE

1шт.

19

ND061234

HOSE

1шт.

20

ND133275

HOSE

, Serial Range: -NBNTC3515

1шт.

20

47629082

HOSE

, Start Serial: NBNTC3516

1шт.

21

84420287

HYDRAULIC HOSE

1шт.

22

84420223

SCREW

2шт.

23

84420225

SCREW

2шт.

24

ND024260

BOLT

16шт.

25

ND021201

BOLT

2шт.

26

ND024709

BOLT

2шт.

27

ND021849

NUT

4шт.

28

ND035941

WASHER

4шт.

29

ND106910

STRAP

10шт.

30

ND140227

HOSE

1шт.
