(35.910.05[02]) - LINES, VIBRATORY DRUM - ASN DDD003016

Запчасти Case SV212 (35.910.05[02]) - LINES, VIBRATORY DRUM - ASN DDD003016 (35) - HYDRAULIC SYSTEMS

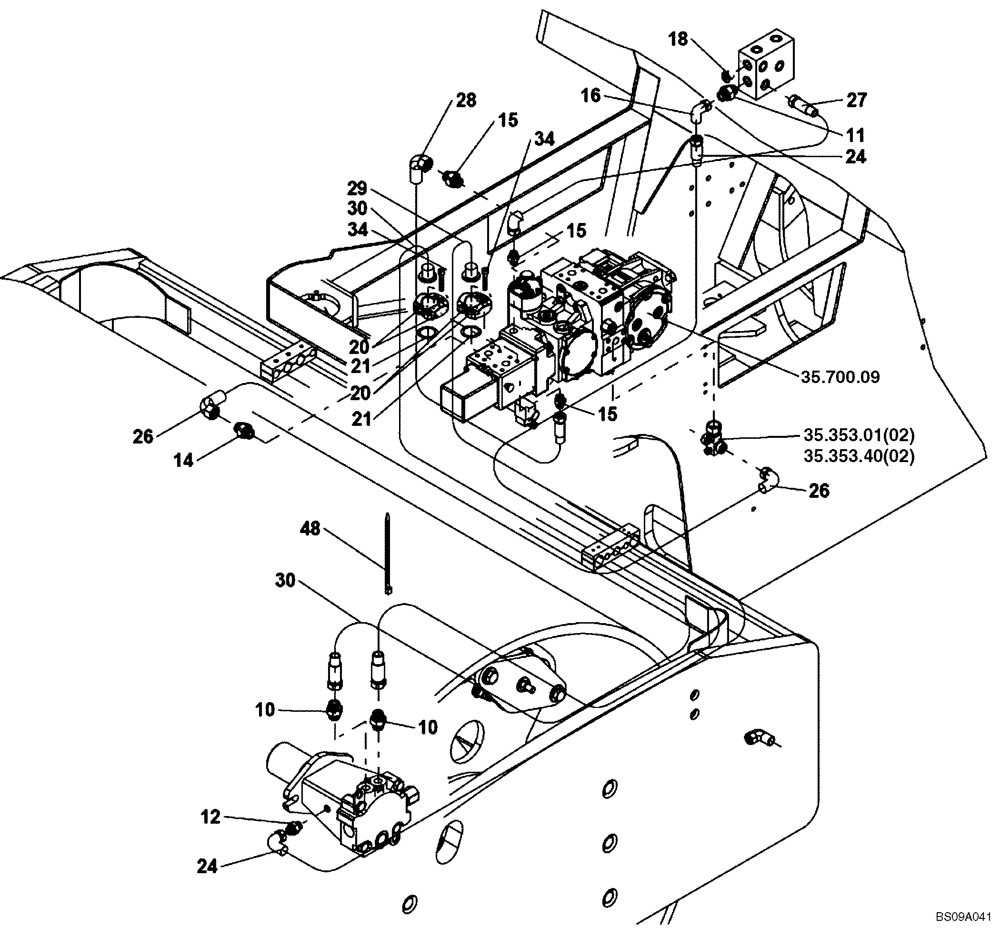

Схема запчастей Case SV212 - (35.910.05[02]) - LINES, VIBRATORY DRUM - ASN DDD003016 (35) - HYDRAULIC SYSTEMS
35.700.09
34
21
21
34
24
35.353.40(02)
26
10
16
20
28
18
15
30
14
20
27
48
10
15
24
12
30
29
15
11
26
35.353.01(02)
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

LINES, VIBRATORY DRUM (ND142133) (GROUP 324)

1шт.

10

ND062129

HYD CONNECTOR

2шт.

11

ND062109

HYD CONNECTOR

1шт.

12

ND062181

HYD CONNECTOR

1шт.

14

ND062138

HYD CONNECTOR

1шт.

15

ND062135

HYD CONNECTOR

3шт.

16

ND062367

HYD CONNECTOR

1шт.

18

ND062378

PLUG

1шт.

20

ND062008

HALF-COLLAR

4шт.

21

ND079933

O-RING

2шт.

24

ND140230

HOSE

1шт.

26

ND144041

HYDRAULIC HOSE

HOSE, Replaces ND140228 Hose

1шт.

27

ND140227

HOSE

2шт.

28

ND140229

HOSE

1шт.

29

ND140202

HOSE

1шт.

30

ND140203

HOSE

1шт.

34

ND024260

BOLT

8шт.

48

ND106910

STRAP

Tie

10шт.
