(35.910.05[01]) - LINES, VIBRATORY DRUM - BSN DDD001149

Запчасти Case SV212 (35.910.05[01]) - LINES, VIBRATORY DRUM - BSN DDD001149 (35) - HYDRAULIC SYSTEMS

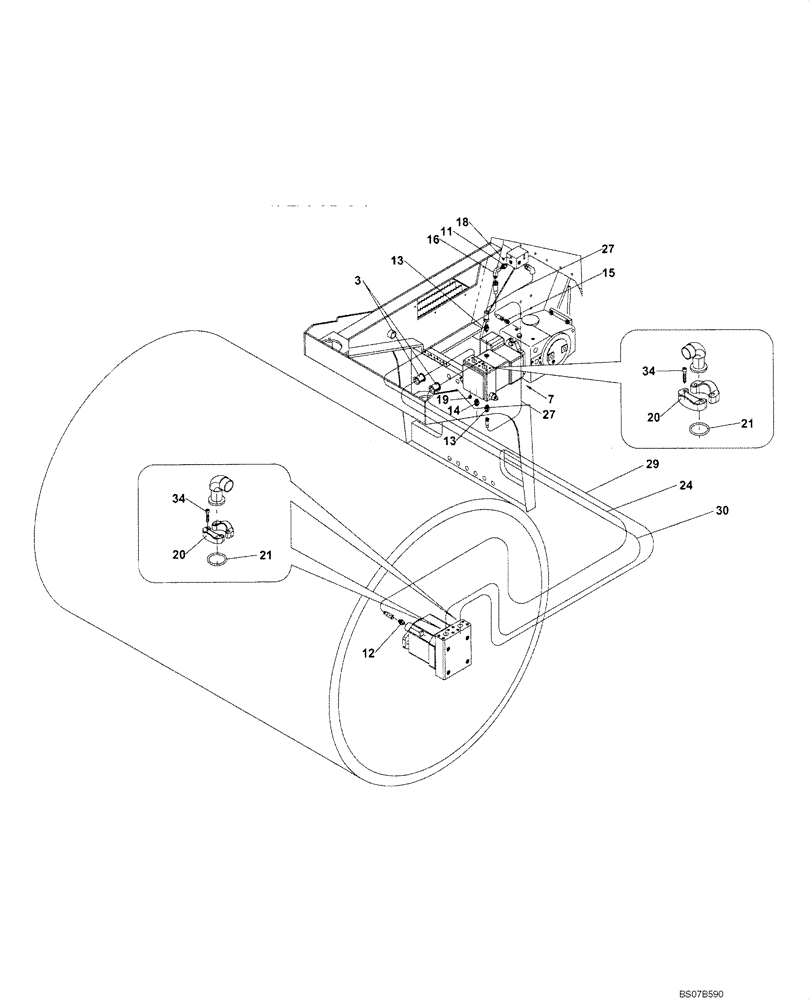

Схема запчастей Case SV212 - (35.910.05[01]) - LINES, VIBRATORY DRUM - BSN DDD001149 (35) - HYDRAULIC SYSTEMS
13
21
34
7
15
20
13
29
3
27
21
20
30
27
11
19
24
16
18
12
34
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

REF

INSTRUCTION

LINES, VIBRATORY DRUM (ND133336) (GROUP 324)

1шт.

3

ND053294

SNAP RING

2шт.

7

ND124039

COVER

2шт.

11

ND062109

HYD CONNECTOR

1шт.

12

ND062181

HYD CONNECTOR

1шт.

13

ND062126

FITTING

2шт.

14

ND062161

HYD CONNECTOR

1шт.

15

ND062135

HYD CONNECTOR

1шт.

16

ND062367

HYD CONNECTOR

1шт.

18

ND062378

PLUG

1шт.

19

ND062441

PLUG

1шт.

20

ND062008

HALF-COLLAR

8шт.

21

ND079933

O-RING

4шт.

24

ND119172

HOSE

1шт.

27

ND061234

HOSE

2шт.

29

ND133283

HOSE

1шт.

30

ND133282

HOSE

1шт.

34

ND024260

BOLT

16шт.

48

ND106910

STRAP

Not illustrated

10шт.
