(10-009-00[01]) - HYDRAULICS - DIAGNOSTICS (GROUP 391) (ND122233)

Запчасти Case SV212 (10-009-00[01]) - HYDRAULICS - DIAGNOSTICS (GROUP 391) (ND122233) (08) - HYDRAULICS

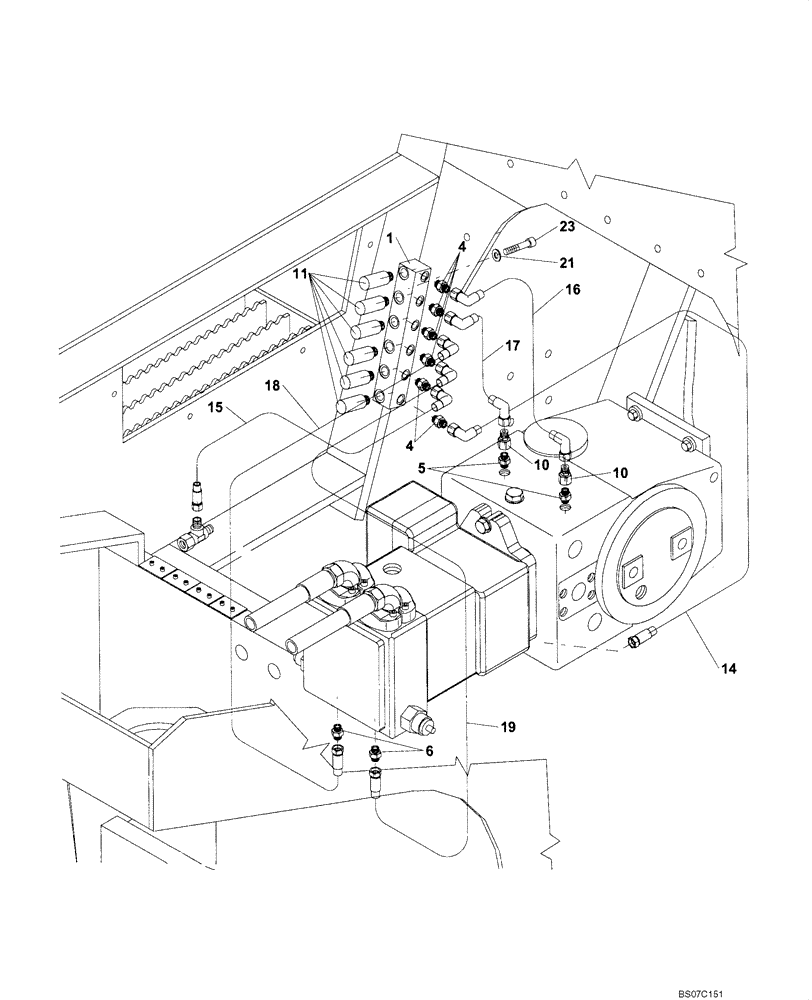

Схема запчастей Case SV212 - (10-009-00[01]) - HYDRAULICS - DIAGNOSTICS (GROUP 391) (ND122233) (08) - HYDRAULICS
17
10
16
5
15
1
6
4
11
14
10
23
18
21
4
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

MEASURING PIN (ND122233) (GROUP 391)

1шт.

1

ND031315

BLOCK

CUBE

1шт.

4

ND062197

HYD CONNECTOR

PIPE

6шт.

5

ND062137

HYD CONNECTOR

PIPE

2шт.

6

ND120738

PIPE

CONNECTING

2шт.

10

ND062431

HYD CONNECTOR

REDUCING

2шт.

11

ND062258

HYD CONNECTOR

MEASURING

6шт.

14

ND061703

HOSE,900.00 mm

1шт.

15

ND061532

HOSE,350.00 mm

1шт.

16

ND061533

HOSE

550mm

1шт.

17

ND061534

HOSE,400.00 mm

1шт.

18

ND120736

HOSE

1шт.

19

ND120737

HOSE

1шт.

21

ND035940

SPRING WASHER

ID 8 SPRING

2шт.

23

ND024245

BOLT

M8 x 25 BOLT

2шт.
