(10-002-00[01]) - HYDRAULICS - DRUM VIBRATOR LINES (GROUP 324) (ND122231)

Запчасти Case SV212 (10-002-00[01]) - HYDRAULICS - DRUM VIBRATOR LINES (GROUP 324) (ND122231) (08) - HYDRAULICS

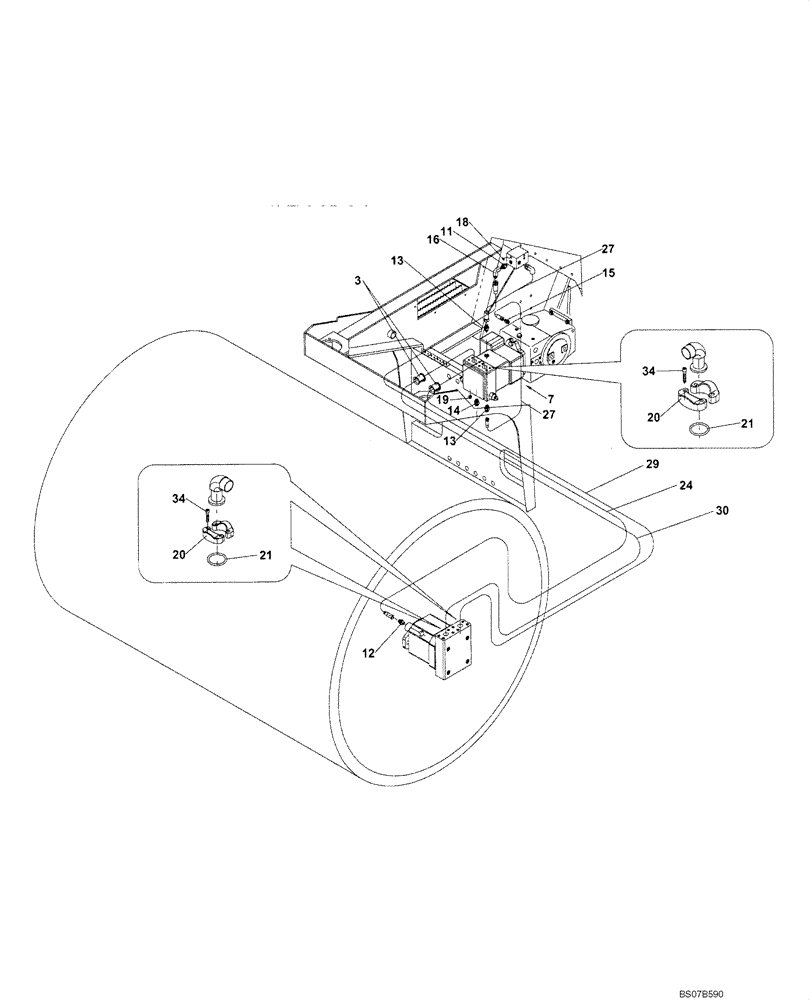

Схема запчастей Case SV212 - (10-002-00[01]) - HYDRAULICS - DRUM VIBRATOR LINES (GROUP 324) (ND122231) (08) - HYDRAULICS
15
21
30
14
27
19
18
12
16
21
20
13
11
27
34
7
24
3
20
29
13
34
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

HYDRAULIC LINES DRUM VIBRATOR (ND122231) (GROUP 324)

1шт.

3

ND053294

SNAP RING

2шт.

7

ND124039

COVER

2шт.

11

ND062109

HYD CONNECTOR

1шт.

12

ND062181

HYD CONNECTOR

1шт.

13

ND062126

FITTING

2шт.

14

ND062161

HYD CONNECTOR

1шт.

15

ND062135

HYD CONNECTOR

1шт.

16

ND062367

HYD CONNECTOR

1шт.

18

ND062378

PLUG

1шт.

19

ND062441

PLUG

1шт.

20

ND062008

HALF-COLLAR

8шт.

21

ND079933

O-RING

4шт.

24

ND119172

HOSE

1шт.

27

ND061234

HOSE

2шт.

29

ND127703

HOSE

1шт.

30

ND061519

FLEXIBLE HOSE

1шт.

34

ND024260

BOLT

16шт.

48

ND106910

STRAP

Not illustrated

10шт.
