(07-003-00[01]) - TRANSMISSION - REDUCTION GEAR - DRUM (GROUP 30-7) (ND090946)

Запчасти Case SV212 (07-003-00[01]) - TRANSMISSION - REDUCTION GEAR - DRUM (GROUP 30-7) (ND090946) (06) - POWER TRAIN

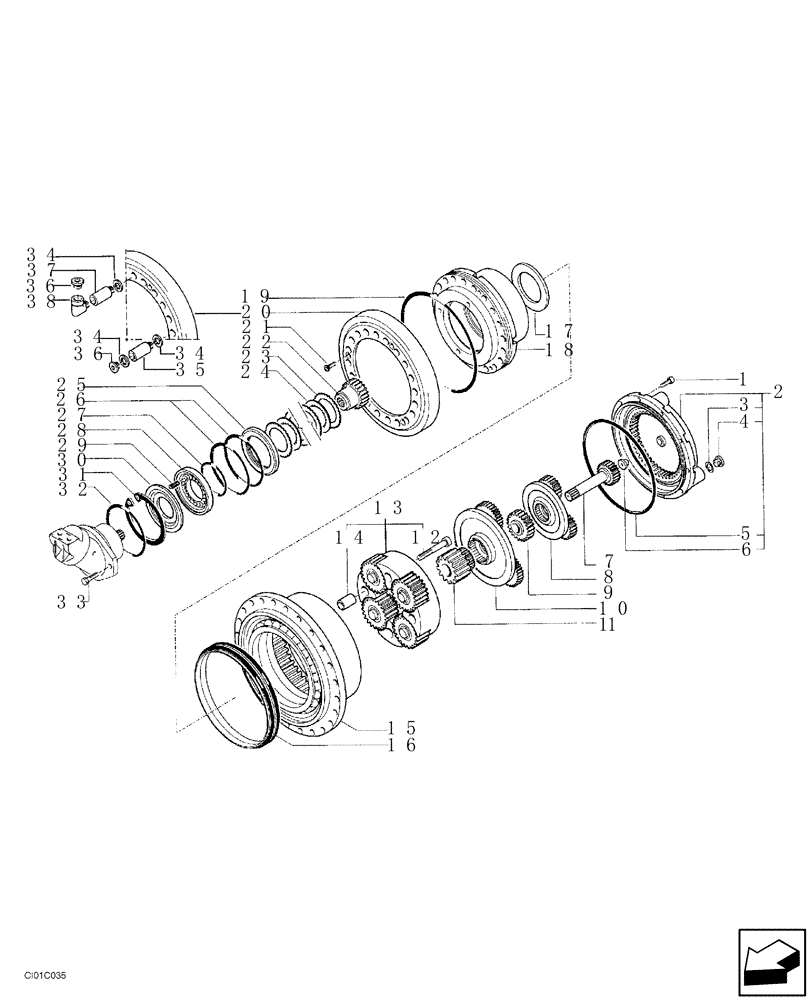

Схема запчастей Case SV212 - (07-003-00[01]) - TRANSMISSION - REDUCTION GEAR - DRUM (GROUP 30-7) (ND090946) (06) - POWER TRAIN
1
26
7
33
2
20
34
21
19
5
23
16
15
12
18
9
3
32
36
17
14
13
35
24
1
4
34
10
28
27
1
36
22
34
25
8
37
29
38
31
6
30
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

(ND090946) (REDUCER) (GROUP 30-7)

1шт.

1

ND101668

BOLT

10шт.

2

ND101691

COVER

1шт.

3

ND101660

WASHER

2шт.

4

ND101645

PLUG

2шт.

5

ND101653

O-RING

3,53 x 278,99

1шт.

6

ND101633

PAD

1шт.

7

ND101619

GEAR

1шт.

8

ND101687

PINION CARRIER

1шт.

9

ND101621

GEAR

1шт.

10

ND101686

PINION CARRIER

1шт.

11

ND101622

GEAR

1шт.

12

ND101667

BOLT

4шт.

13

ND101685

PINION CARRIER

1шт.

14

ND101629

BUSHING

4шт.

15

ND101692

BOX

1шт.

16

ND101646

GASKET

1шт.

17

ND101630

RING

1шт.

18

ND101614

HUB

1шт.

19

ND101651

O-RING

3,53 x 304,39

1шт.

20

ND101628

COVER

1шт.

21

ND101665

BOLT

M10 x 25

3шт.

22

ND101616

SHAFT

1шт.

23

ND101643

BRAKE DISC

6шт.

24

ND101641

DISC

5шт.

25

ND101632

RING

1шт.

26

ND101657

O-RING

3,53 x 145,64

2шт.

27

ND101656

O-RING

3,53 x 104,37

1шт.

28

ND101617

PISTON

1шт.

29

ND101639

SPRING

18шт.

30

ND101625

SPRING CUP

1шт.

31

ND101663

SNAP RING

1шт.

32

ND101654

O-RING

1шт.

33

ND101648

BOLT

2шт.

34

ND101660

WASHER

7шт.

35

ND101637

EXTENSION

2шт.

36

ND101644

PLUG

4шт.

37

ND101638

EXTENSION

1шт.

38

ND101635

ELBOW

1шт.
