(12-027-00[01]) - CHASSIS - DOZER BLADE (GROUP 553) (ND109310)

Запчасти Case SV212 (12-027-00[01]) - CHASSIS - DOZER BLADE (GROUP 553) (ND109310) (09) - CHASSIS/ATTACHMENTS

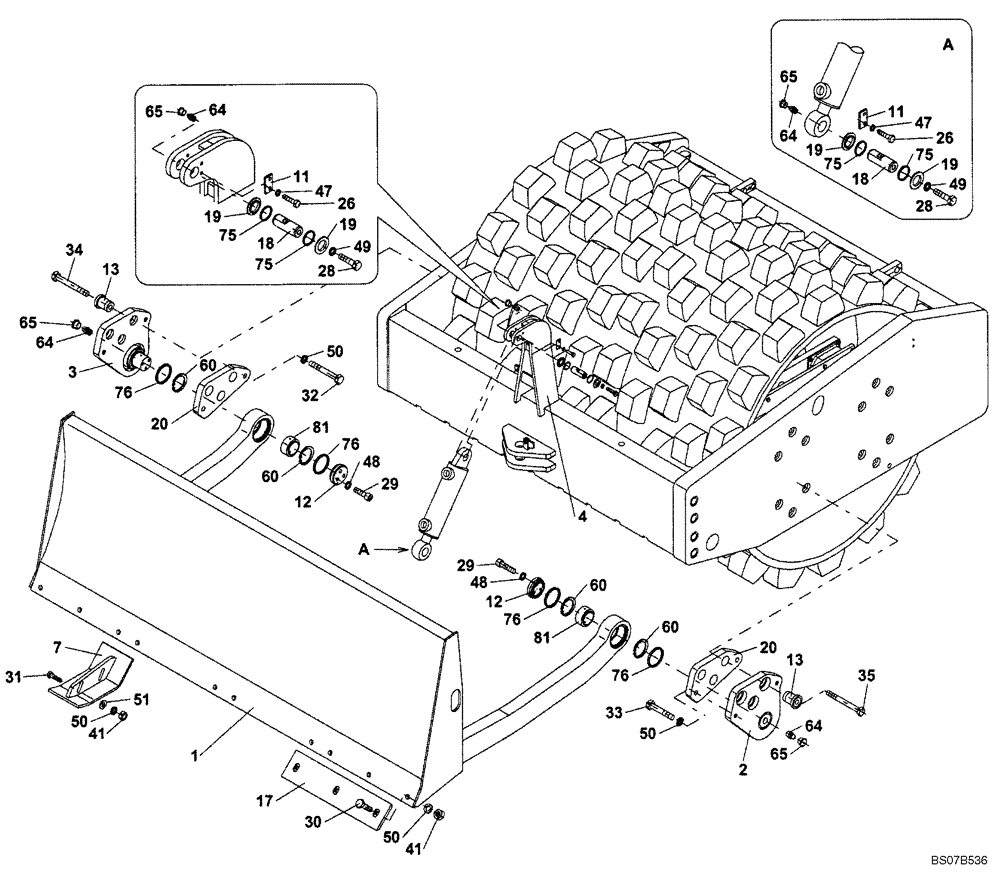

Схема запчастей Case SV212 - (12-027-00[01]) - CHASSIS - DOZER BLADE (GROUP 553) (ND109310) (09) - CHASSIS/ATTACHMENTS
48
28
39
33
28
27
76
34
21
65
65
13
64
81
35
34
35
19
26
51
19
20
48
65
49
1
50
49
35
11
16
13
11
29
41
31
50
19
17
12
2
76
2
15
6
60
13
3
50
65
76
32
4
64
29
27
47
75
75
45
30
55
21
18
34
15
47
81
50
60
13
46
5
19
7
12
60
41
64
76
60
14
50
20
18
64
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

BLADE (ND109310) (GROUP 553)

1шт.

1

ND109309

DOZER BLADE

1шт.

2

ND109334

PIN ASSY.

1шт.

3

ND109333

PIN ASSY.

1шт.

4

ND109325

BRACKET

1шт.

7

ND109340

SKID PLATE

2шт.

11

ND049635

COVER PLATE

2шт.

12

ND096253

COVER

2шт.

13

ND109348

INSERT

6шт.

17

ND109335

CUTTING EDGE

4шт.

18

ND049633

PIN

2шт.

19

ND049536

RING

4шт.

20

ND109341

PLATE

2шт.

26

ND021294

BOLT

4шт.

28

ND021308

BOLT

2шт.

29

ND024271

BOLT

6шт.

30

ND021344

BOLT

12шт.

31

ND021243

BOLT

4шт.

32

ND021248

BOLT

2шт.

33

ND021249

BOLT

2шт.

34

ND021252

BOLT

3шт.

35

ND021253

BOLT

3шт.

41

ND021853

NUT

16шт.

47

ND035940

SPRING WASHER

4шт.

48

ND029312

LOCK WASHER

6шт.

49

ND035942

WASHER

2шт.

50

ND035944

WASHER

20шт.

51

ND029270

WASHER

4шт.

60

ND069897

SNAP RING

4шт.

64

ND070133

LUBE NIPPLE,M10 x 1

4шт.

65

ND064758

PLUG

4шт.

75

ND079240

RING

4шт.

76

ND079921

RING

4шт.

81

ND068776

BALL BEARING,70mm ID x 105mm OD x 49mm W

2шт.
