(12-005-00[01]) - CHASSIS - DRUM - IF USED

Запчасти Case SV212 (12-005-00[01]) - CHASSIS - DRUM - IF USED (09) - CHASSIS/ATTACHMENTS

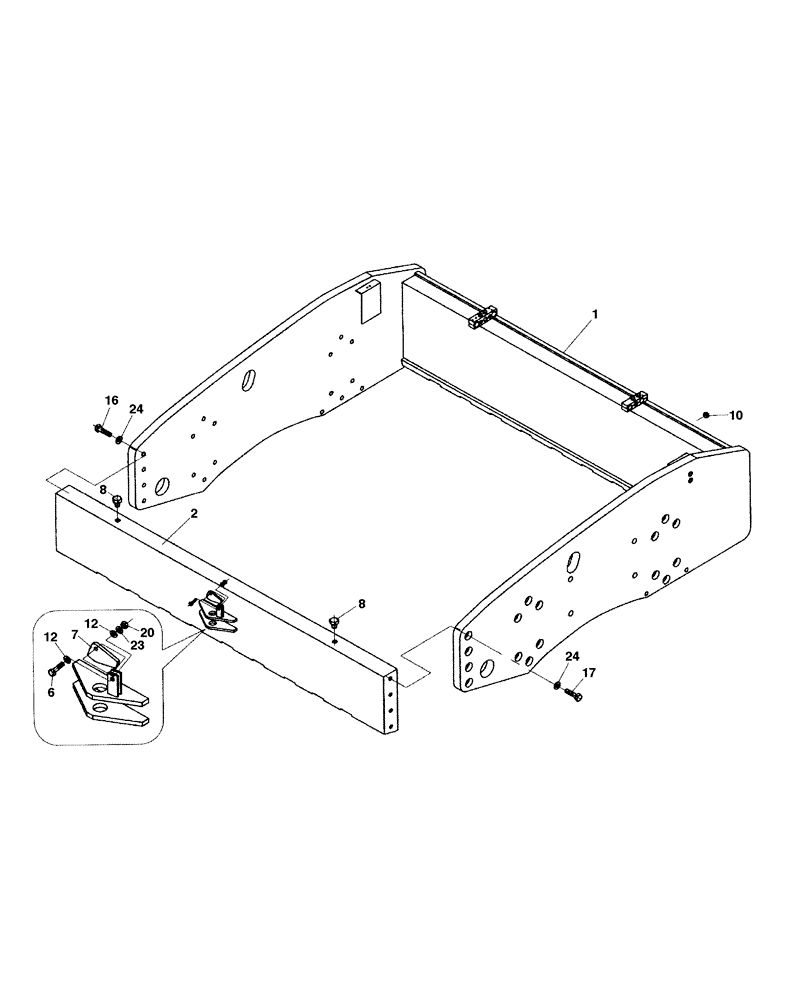

Схема запчастей Case SV212 - (12-005-00[01]) - CHASSIS - DRUM - IF USED (09) - CHASSIS/ATTACHMENTS
20
12
6
12
10
23
1
16
8
2
7
24
8
24
17
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND103361

FRAME

1шт.

2

ND103153

CROSSRAIL

1шт.

6

ND053434

SCREW

M10x50

1шт.

7

ND048624

PLATE

1шт.

8

ND049767

PLUG

2шт.

10

ND108312

PLUG

2шт.

12

ND037213

WASHER

2шт.

16

ND021343

BOLT

M20 x 45

4шт.

17

ND021345

BOLT

M20 x 60

4шт.

20

ND027302

NUT

M10

1шт.

23

ND029250

WASHER

ID 10,5

1шт.

24

ND035944

WASHER

ID 20

8шт.

Выбрано товаров: 12
