(10-015-00[01]) - HYDRAULIC MOTOR - VIBRATION

Запчасти Case SV212 (10-015-00[01]) - HYDRAULIC MOTOR - VIBRATION (08) - HYDRAULICS

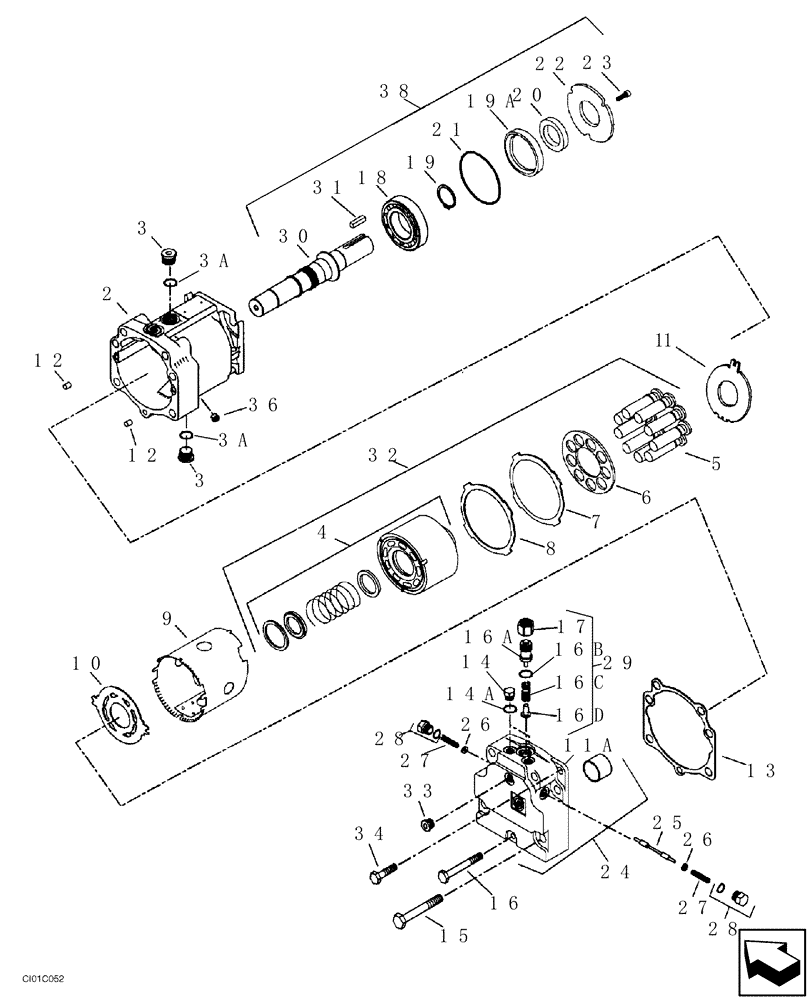

Схема запчастей Case SV212 - (10-015-00[01]) - HYDRAULIC MOTOR - VIBRATION (08) - HYDRAULICS
4
16d
26
26
7
38
36
20
10
13
24
16b
17
3a
19a
16a
25
30
31
16
28
12
12
14
1
9
29
3
3
16c
21
18
33
22
28
23
8
14a
27
34
15
32
27
6
3a
1
5
19
11a
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

ND090922

HYDRAULIC MOTOR

1шт.

Consists of 2 - 38

1шт.

ND102408

SEAL KIT

1шт.

2

ND102529

BOX

1шт.

3

ND102302

PLUG

2шт.

3a

ND102298

O-RING

1шт.

4

ND102556

CYLINDER BLOCK

1шт.

5

ND102523

PISTON ASSY

9шт.

6

ND102546

RETAINER

1шт.

7

ND102533

GUIDE

1шт.

8

ND102397

GUIDE

1шт.

9

ND102531

HOUSING

1шт.

10

ND102383

PLATE

1шт.

11

ND102396

PLATE

1шт.

11a

ND102460

COVER

1шт.

12

ND102301

PIN

2шт.

13

ND102535

GASKET

1шт.

14

ND102307

PLUG

2шт.

14a

ND102311

O-RING

1шт.

15

ND102341

SCREW

6шт.

16

ND102682

SCREW

1шт.

16a

ND102387

SCREW

1шт.

16b

ND102298

O-RING

1шт.

16c

ND102339

SPRING

1шт.

16d

ND102334

CONE

1шт.

17

ND102337

NUT

1шт.

18

ND102512

BALL BEARING

1шт.

19

ND102361

SNAP RING

1шт.

19a

ND102435

GASKET

1шт.

20

ND102444

SEAL

1шт.

21

ND102545

O-RING

1шт.

22

ND102389

PLATE

1шт.

23

ND102499

SCREW

3шт.

24

ND102536

COVER

1шт.

25

ND102356

PISTON

1шт.

26

ND102365

SPRING CUP

1шт.

27

ND102354

SPRING

2шт.

28

ND102422

PLUG

2шт.

29

ND102440

HYDRAULIC VALVE

1шт.

Consists of 16A - 16D, 17

1шт.

30

ND102560

SHAFT

1шт.

31

ND102310

SPRING

1шт.

32

NSS

NOT SOLD SEPARAT

1шт.

Consists of 4 - 8

1шт.

33

NSS

NOT SOLD SEPARAT

1шт.

34

NSS

NOT SOLD SEPARAT

1шт.

36

NSS

NOT SOLD SEPARAT

1шт.

38

ND102559

SHAFT

1шт.

Consists of 18 - 23, 30, 31, 38

1шт.

ND102537

PIN

2шт.
