(12-022-00[02]) - OPERATORS COMPARTMENT - IF USED

Запчасти Case SV212 (12-022-00[02]) - OPERATORS COMPARTMENT - IF USED (09) - CHASSIS/ATTACHMENTS

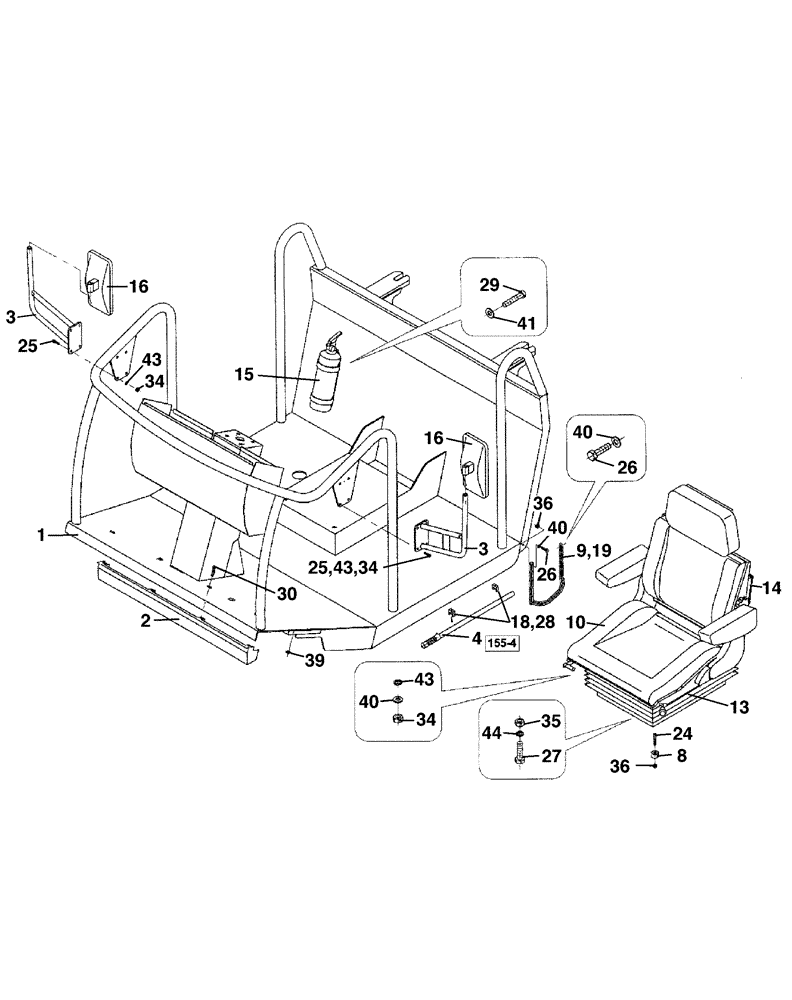

Схема запчастей Case SV212 - (12-022-00[02]) - OPERATORS COMPARTMENT - IF USED (09) - CHASSIS/ATTACHMENTS
35
36
24
34
43
29
43
28
39
36
3
2
41
8
3
34
9
40
16
25
40
30
19
43
26
4
14
26
1
10
40
15
34
18
13
16
27
25
44
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND106158

PLATFORM

1шт.

2

ND029730

COVER

1шт.

3

ND106210

HOLDER

2шт.

4

ND108074

PIPE

1шт.

8

ND106246

RING

4шт.

9

ND050824

LINK CHAIN

1шт.

10

ND031878

DRIVER SEAT

Prior to PIN : DDD001068, Does Not Include "Operator Present" Seat Switch

1шт.

13

ND105740

PEDESTAL

1шт.

14

ND090877

HOLDER

1шт.

15

ND069396

FIRE EXTINGUISHER

1шт.

16

ND064408

MIRROR

2шт.

18

ND064664

CLAMP

2шт.

19

ND101585

PLASTIC-RUBBER TUBE

1шт.

24

ND024248

BOLT

M8 x 40

4шт.

25

ND021295

BOLT

M8 x 25

8шт.

26

ND021293

BOLT

M8 x 16

2шт.

27

ND021286

BOLT

M6 x 10

2шт.

28

ND024124

BOLT

M6 x 16

2шт.

29

ND024122

BOLT

M5 x 12

2шт.

30

ND024388

SCREW

M8 x 12

4шт.

34

ND021848

NUT

M8

13шт.

35

ND021847

NUT

M6

2шт.

36

ND027301

NUT

M8

4шт.

39

ND029266

WASHER

ID 10

8шт.

40

ND029249

WASHER

ID 8,4

6шт.

41

ND029247

WASHER

ID 5,3

2шт.

43

ND035940

SPRING WASHER

ID 8

12шт.

44

ND029309

SPRING WASHER

ID 6,1

2шт.
