(39.500.AM[03]) - SMOOTH DRUM - VIBRATING

Запчасти Case SV211 (39.500.AM[03]) - SMOOTH DRUM - VIBRATING (39) - FRAMES AND BALLASTING

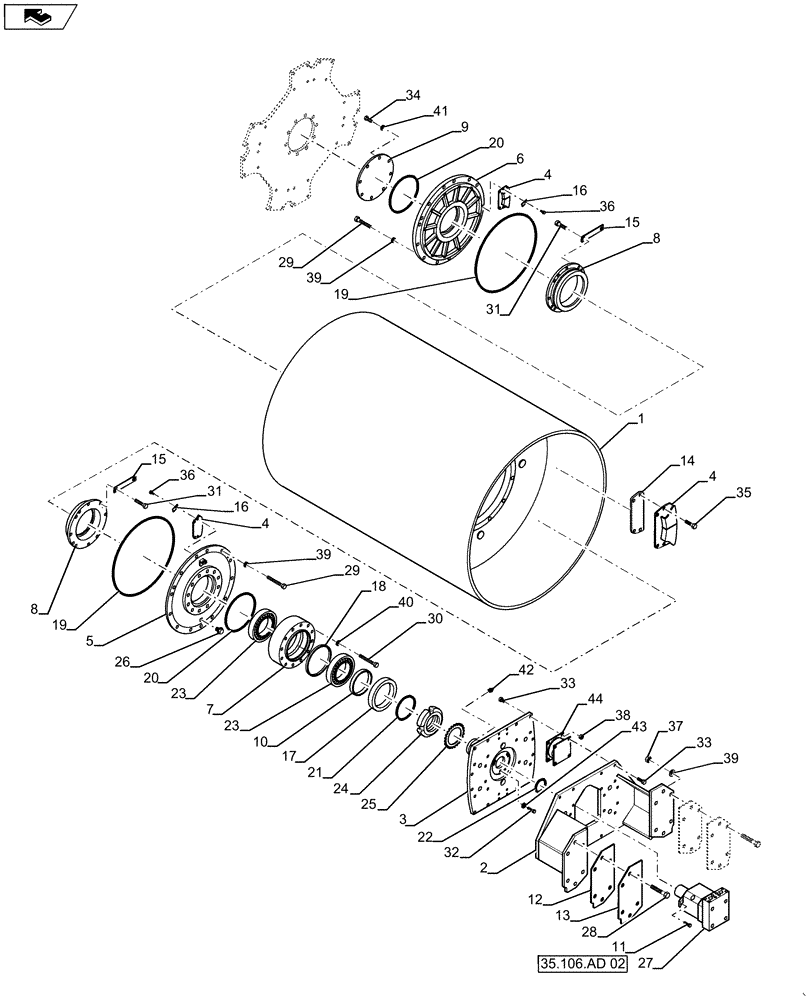

Схема запчастей Case SV211 - (39.500.AM[03]) - SMOOTH DRUM - VIBRATING (39) - FRAMES AND BALLASTING
9
20
14
22
27
39
16
23
34
25
20
40
17
35.106.ad 02
36
36
29
3
32
33
8
23
30
33
2
4
42
43
38
12
6
18
4
7
31
11
10
39
19
8
26
39
44
29
21
16
28
19
4
31
1
35
13
15
24
5
15
home
41
37
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND124089

DRUM

Smooth

1шт.

1

47519827

DRUM

Segmented

1шт.

2

ND124128

BRACKET

1шт.

3

ND124093

BRACKET

1шт.

4

ND030914

OILER

4шт.

5

ND011710

COVER

2шт.

6

ND011785

COVER

1шт.

7

ND018184

HUB

1шт.

8

84419851

FLANGE

2шт.

9

ND031193

COVER

Plate

1шт.

10

ND029017

RING

2шт.

11

ND119917

BOLT

2шт.

12

ND124160

SHIM

2шт.

13

ND124161

SHIM

2шт.

14

ND031828

PLATE

2шт.

15

84419855

LOCKING TAB

8шт.

16

ND052827

WASHER

8шт.

17

ND079060

OIL SEAL

2шт.

18

ND068985

RING

1шт.

19

ND108238

O-RING

2шт.

20

ND108239

O-RING

2шт.

21

ND108235

O-RING

1шт.

22

ND108233

O-RING

1шт.

23

ND069049

BALL BEARING,130mm ID x 180mm OD x 32mm W

2шт.

24

ND069123

NUT

1шт.

25

ND069141

WASHER

1шт.

26

ND065651

PLUG

4шт.

27

ND122248

HYDRAULIC MOTOR

1шт.

28

ND021244

BOLT

8шт.

29

ND021243

BOLT

24шт.

30

ND021236

BOLT

12шт.

31

ND021333

BOLT

16шт.

32

ND024285

BOLT

3шт.

33

ND021313

BOLT

32шт.

34

ND021309

BOLT,M12 x 25

8шт.

35

ND021295

BOLT

8шт.

36

ND021293

BOLT

8шт.

37

ND021853

NUT

8шт.

38

ND034086

NUT

32шт.

39

ND035944

WASHER

32шт.

40

ND035943

WASHER

12шт.

41

ND035942

WASHER

8шт.

42

ND107208

BLEEDER

1шт.

43

ND073356

PACKING RING

3шт.

44

ND106532

SHOCK ABSORBER

14шт.
