(10.001.AK[03]) - ENGINE - MOUNTING INSTALLATION

Запчасти Case SV211 (10.001.AK[03]) - ENGINE - MOUNTING INSTALLATION (10) - ENGINE

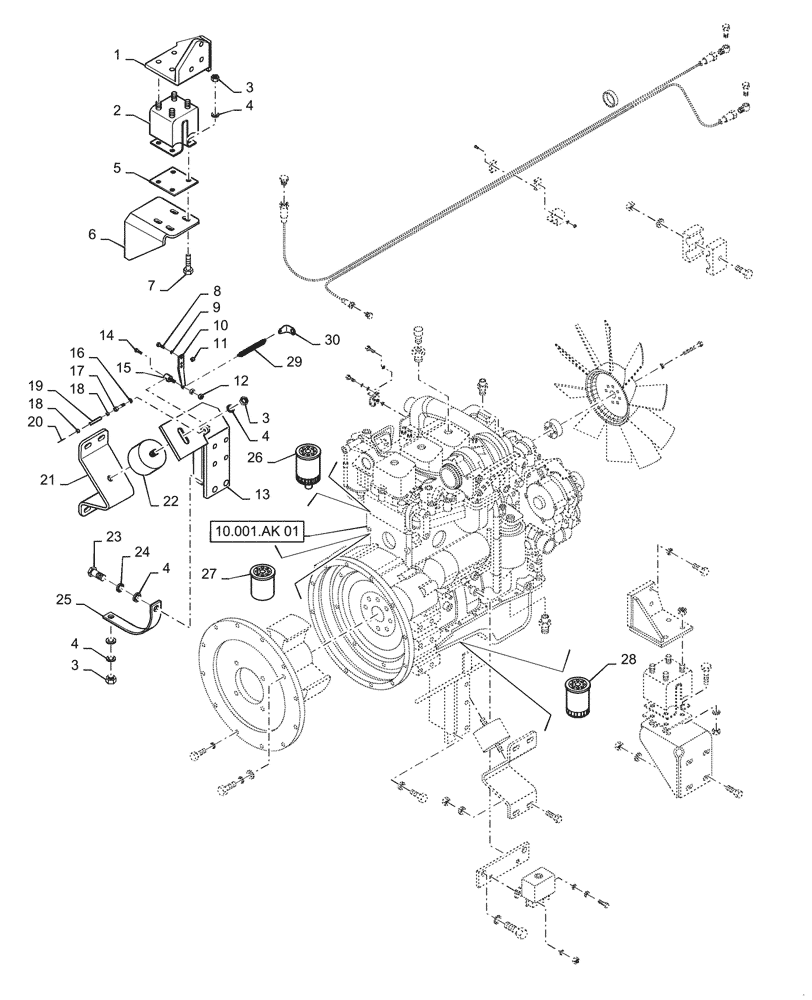

Схема запчастей Case SV211 - (10.001.AK[03]) - ENGINE - MOUNTING INSTALLATION (10) - ENGINE
10.001.ak 01
29
3
19
24
5
4
16
7
15
27
4
20
23
21
18
17
13
8
18
25
2
22
6
1
14
4
4
10
26
9
3
11
28
30
12
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ND130533

BRACKET

RH

1шт.

2

ND064129

RUBBER MOUNTING

2шт.

3

ND034086

NUT

37шт.

4

ND122456

WASHER

47шт.

5

ND049398

PLATE

If Installed

4шт.

6

84593972

BRACKET

Lower

1шт.

7

ND021311

BOLT

1шт.

8

ND021286

BOLT

2шт.

9

ND118926

WASHER

5шт.

10

ND124151

LEVER

Throttle, Serial Range: -NENTP2804

1шт.

10

47793351

LEVER

Throttle, Start Serial: NENTP2805

1шт.

11

ND053025

STOP

If Installed

1шт.

12

ND021847

NUT

2шт.

13

ND124142

BRACKET

RH

1шт.

14

ND110076

BOLT

1шт.

15

ND050648

PIVOT

Screw; SPL

1шт.

16

ND021848

NUT

3шт.

17

ND050635

SCREW

Tightening

1шт.

18

ND054267

SLEEVE

Terminal

2шт.

19

ND076335

CABLE

Sheath, Throttle

1шт.

20

ND076337

CABLE

Metal

1шт.

21

ND133169

BRACKET, SUPPORTING

Front

2шт.

22

ND107210

SHOCK ABSORBER

2шт.

23

ND021311

BOLT

43шт.

24

ND035942

WASHER

22шт.

25

ND066152

WIRE HARNESS

Ground Strap

1шт.

26

ND090931

FUEL FILTER

1шт.

27

ND090932

FUEL FILTER

1шт.

28

ND088151

ENGINE OIL FILTER

1шт.

29

ND037267

SPRING

1шт.

30

47793357

EYE

1шт.
